5 了解相位不平衡的重要性

如果應用頻率計劃中包括偶次失真，即二次諧波 (HD2)、四次諧波 (HD4)、六次諧波 (HD6) 等，則在設計模擬前端接口時，還必須考慮相位不平衡。放大器和平衡-非平衡變壓器在輸出信號之間均存在一定量的相位不平衡，一般而言，隨著頻率不斷升高，這種不平衡情況會愈發嚴重（偏差增大）。

相位不平衡是用于量化兩個差動信號之間相位不平衡程度的術語。由于 ADC 的模擬輸入通常為差動接口，因此兩個輸入的振幅需相等，且相位差為 180 度。例如，如果 Ain+ = –2 度且 Ain- = 185 度，則會產生 7 度的相移，在頻域或快速傅里葉變換 (FFT) 圖中，這會導致更差的偶次失真，即二次諧波變得更差。

遺憾的是，實際上不存在確切的辦法來量化在系統性能開始變差之前，信號鏈能夠承受的相位不平衡量。這是因?yàn)榫哂胁顒?dòng)輸入或輸出接口的每個元件，無論是有源還是無源，在某些頻率下都可能存在一些固有的有限相位失配。實際上，無論是在集成電路內部進行設計，還是對平衡-非平衡變壓器繞組甚至多根電纜進行設計，都無法絕對達到相位設計標準。

在實驗室中執行平衡或差動測試測量時，如果打算在測試設置中使用電纜或適配器，則這些附加組件也需要相位匹配。

如果仍有疑問，而且您有一些數學基礎，請參閱 AppendixA，了解在使用 ADC 模型時關于相位不平衡的完整推導。其中，ADC 模型使用一個三階傳遞函數和一對正弦信號，證明相位不平衡如何產生偶次失真，如圖 5-1 所示。

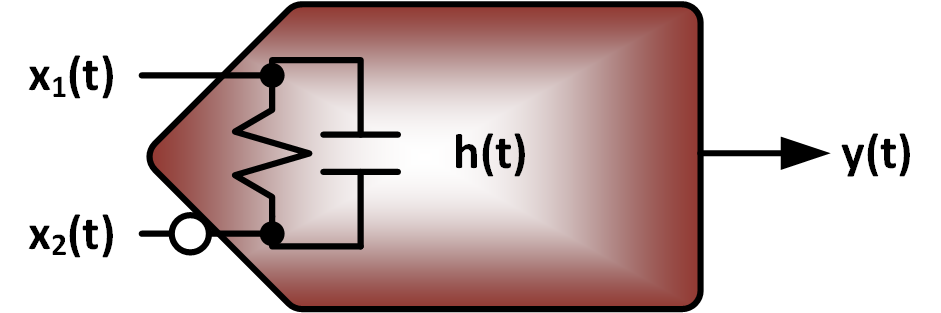

圖 5-1 差動輸入信號數學模型

其中，每個輸入信號表示為：

方程式 5.

x_{1} (t) = k_{1} \times \sin (ω t) x_{2} (t) = k_{2} \times \sin (ω t - 180 ° + θ) = - k_{2} \times \sin (ω t + θ)

ADC 建模為三階表達式：

方程式 6.

h (x (t)) = a_{0} + a_{1} x (t) + a_{2} x^{2} (t) + a_{3} x^{3} (t)

輸出是這兩者的卷積表達式：

方程式 7.

y (t) = (2 a_{1} k) \times \sin (ω t) + (2 a_{3} k^{3}) \times \sin^{3} (ω t)
