1 引言

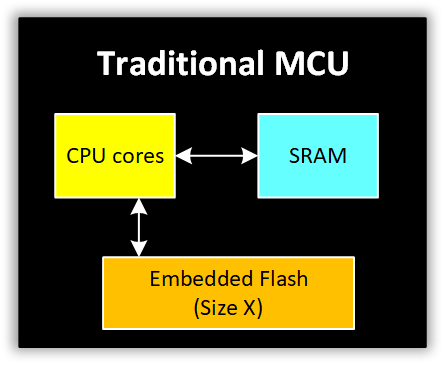

從目前來看，由于閃存編程和擦除需要高壓電路，在同一裸片上嵌入閃存的傳統 MCU（如圖 1-1 所示）無法超越 22nm 技術節點。基于閃存的工藝也成本高昂，因?yàn)槭褂蒙顏單⒚准?jí)數字 CMOS 技術在 MCU/SOC 裸片上集成嵌入式閃存需要大量掩模。因此，這些 MCU 只適用于較舊的工藝節點（例如 28nm、40nm、65nm……）。

此外，還出現了其他新的 NVM 技術，如 MRAM、RRAM 等，但即使是這些技術也還不能滿足汽車等高可靠性應用的需要。

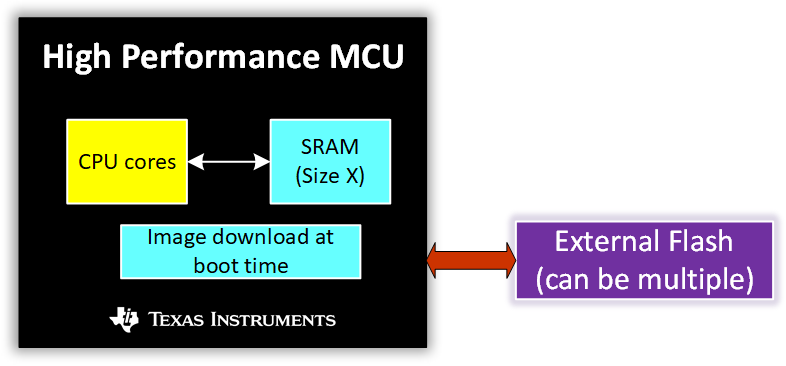

高性能 MCU（如高性能 MCU 所示）使用外部閃存存儲器器件，通常會在啟動期間將整個映像下載到 SRAM。根據目標應用的處理性能需求和功耗需求，這些 MCU 適用于未搭載閃存技術的工藝節點（例如，低至 3nm/5nm 的較新工藝節點或 45nm 等定制節點）。此外，由于只采用閃存的工藝節點，使用單獨閃存器件的成本會更低。這些 MCU 的最常見缺點是 SRAM 大小較大（不低于應用軟件映像大?。┖鸵龑?dǎo)/啟動時間較長，因此成本也較高。
