2 OptiFlash 技術

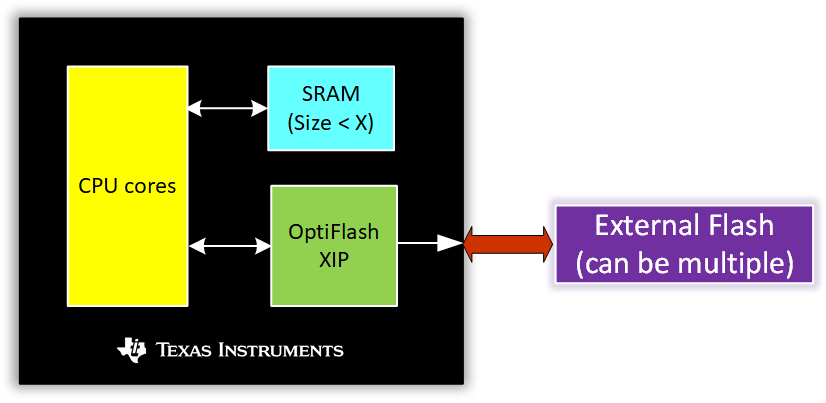

TI 提供了一種與眾不同的存儲器技術，即 OptiFlash 技術，可通過片上 SRAM 和外部閃存的合理組合，實現一種高性能、低成本的解決方案。集成了 OptiFlash 技術的 SoC（如圖 2-1 所示）旨在解決采用外部閃存的傳統高性能 MCU 所面臨的局限性，可提供從內部 SRAM 執行和直接從外部閃存執行（也稱為就地執行 (XIP)）的混合執行能力，目標是使外部閃存的 XIP 性能達到內部 SRAM 的性能。這種解決方案的主要成本優勢在于，內部 SRAM 的大小現在可以小于應用映像的大小，而且由于掩膜數量減少和設備更便宜，沒有嵌入式閃存/NVM 的硅片成本要低得多。這種解決方案還可根據客戶的需求，在板載存儲器大?。∕B 級）和器件數量方面提供可擴展性。

從外部閃存執行時會帶來一系列需要解決的難題，例如：性能、功能安全、信息安全、啟動時間和固件升級。如圖 3-1 所示，集成在 MCU/SoC 芯片中的 OptiFlash 解決方案提供了一組創新的硬件 (HW) 加速器和軟件 (SW) 工具，旨在克服從外部閃存執行時面臨的所有上述挑戰。OptiFlash 可以尋址高達 128MB 的外部閃存，同時能夠盡可能降低系統 BOM 成本。
