摘要

過去，德州儀器 (TI) 僅提供采用較大陶瓷封裝的航天級邏輯器件，其中許多器件是在 20 世紀 80 年代、90 年代和 21 世紀初發布的。在這些舊器件中，許多器件的電源電壓范圍也受限，客戶只能選擇 3.3V 或 5.0V Vcc。LEO（近地軌道）衛星平臺在航天行業的新興趨勢包括：采用增強型航天塑料 (SEP) 封裝取代傳統陶瓷封裝，以及 FPGA（現場可編程門陣列）向 1.8V 甚至 1.2V 等更低的電源電壓規格發展。為了更好地幫助客戶設計下一代航天電子系統，TI 以航天 CMOS (SC) 邏輯器件系列的形式發布了一組全新的 SEP 邏輯器件。這個新系列具有現成的 TID（電離輻射總劑量）+ SEE（單粒子閂鎖）輻射報告、1.2V 至 5.5V 電源電壓支持能力和集成單電源升/降電平轉換功能。

引言

隨著許多現代 LEO（近地軌道）衛星的尺寸不斷減小，印刷電路板 (PCB) 的尺寸和功耗限制正在迅速成為許多衛星系統設計人員面臨的重大設計障礙。盡管一些現代 FPGA 的尺寸越來越小，電壓規格越來越低，隨后功效也得到了提高，但這也帶來了額外的問題。較小的 FPGA 很快會在 GPIO（通用輸入/輸出）上受到限制，更常見的是，許多周圍外設在 I/O 電壓上仍然受到限制，從而導致所謂的電壓不匹配。為了克服這些新的設計挑戰，需要高能效且靈活的接口設計。

邏輯接口設計是衛星系統設計人員歷來尋求的一種常見接口設計類型。無論是緩沖器、電平轉換器、觸發器還是移位寄存器，這些器件都提供了一種可靠且具有成本效益的方法來解決簡單的系統設計難題并完成衛星設計。早在 20 世紀 70 年代和 80 年代，許多工程師就利用德州儀器 (TI) 可靠的 5V 雙極性航天邏輯器件來解決各種類型的簡單系統設計問題。雖然這些邏輯器件目前大多數仍在供貨，但其中許多器件的封裝尺寸太大，或電源電壓規格與許多新的 FPGA 不兼容。

為了滿足并超越現代衛星系統的要求，德州儀器 (TI) 從零開始進行了航天 CMOS (SC) 邏輯器件系列 的全新開發，其中集成了許多新的特性和優勢。

圖 1 采用 14 引腳 CFP (W) 封裝的雙極性航天邏輯與門 (SN54LS08-SP)

新參數和功能 - TI 航天 CMOS 邏輯器件系列

1. 寬泛的電源電壓規格

   SC（航天 CMOS）邏輯器件系列旨在對接許多不同的系統要求和 FPGA I/O 電壓。無論是以 5V、3.3V 還是 1.2V 電壓運行，SC 系列都能夠直接連接各種類型的 FPGA，并使用同一電源運行。

   表 1 按電源電壓范圍（建議運行條件）列出的系列比較表

   	常見邏輯產品系列
   系列	AC	ACT	HC	LS	LVC	SC（新品?。?/strong>
   電源電壓 - 最小值	2.0V	4.5V	2.0V	4.5V	1.65V	1.2V
   電源電壓 - 最大值	6.0V	5.5V	6.0V	5.5V	3.6V	5.5V

2. 集成單電源升/降電平轉換

   在使用 FPGA 和更低的電源電壓進行設計時，許多工程師都會遇到一個問題：系統控制器和外設之間的電壓不匹配。例如，F(xiàn)PGA 在 1.2V 的 Vcc 下運行，而外設在 5V、3.3V 或 1.8V 邏輯電平下運行。尤其要注意的是，如果已經在這兩個器件之間使用某種邏輯，則可以利用 SCxT 邏輯器件的集成電平轉換特性來解決該問題：

   圖 2 新型航天邏輯產品的單電源轉換特性視圖
3. TI.com 上提供了 TID（電離輻射總劑量）和 SELU（單粒子閂鎖）報告

   SC 系列在設計時充分考慮了抗輻射能力，尤其是在 1.2V 和 1.8V 等較低電源電壓下（30krad、43MeV）。如需查看 SC 系列邏輯器件的輻射數據報告，并查看數據表、庫存和其他設計資源，請?jiān)L問 TI.com。

   圖 3 TI.com 上航天 CMOS 邏輯器件系列的“技術文檔”部分
4. 更小的塑料封裝可以顯著節省電路板面積并減輕重量

   對于低成本的 LEO 任務，許多系統設計人員必須克服的一個限制因素是較小的 PCB 尺寸。TI 提供采用更小塑料 TSSOP 封裝的航天 CMOS 邏輯器件系列，而不是試圖修整和形成更大陶瓷封裝的引線。

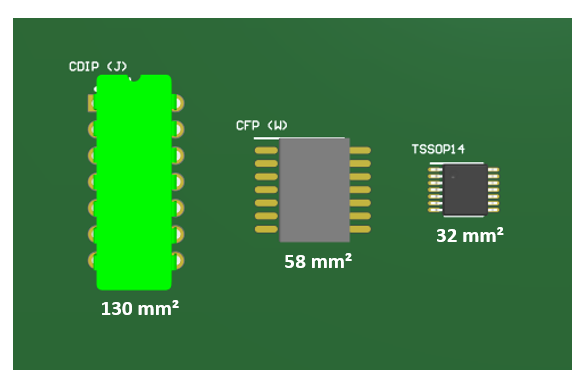

   圖 4 兩種陶瓷封裝與新型塑料封裝之間的面積比較
5. 可通過引腳配置的新邏輯功能有助于提高系統設計靈活性

   SN54SC3T97-SEP 和 SN54SC3T98-SEP 是可在單個芯片內實現多種邏輯功能的獨特器件。尤其是在設計的早期階段尋找邏輯器件時，這些器件可以提供快速、具有成本效益且可定制的設計來解決常見的系統級設計問題。

   圖 5 97 功能 (SN54SC3T97-SEP) 的邏輯圖和功能表
6. D 型觸發器 (SN54SC2T74-SEP) 和其他順序器件的集成三模冗余功能

   為了充分防止 SEU（單粒子翻轉）和后續位翻轉，航天 CMOS (SC) 系列中的所有順序器件（如觸發器和移位寄存器）都具有集成的三模冗余功能。其中，順序器件的每個輸出都連接到一個 3 通道多數表決器型電路，如果有 1 個通道發生翻轉，另外 2 條冗余路徑可使器件保持功能和信號完整性而不發生故障。

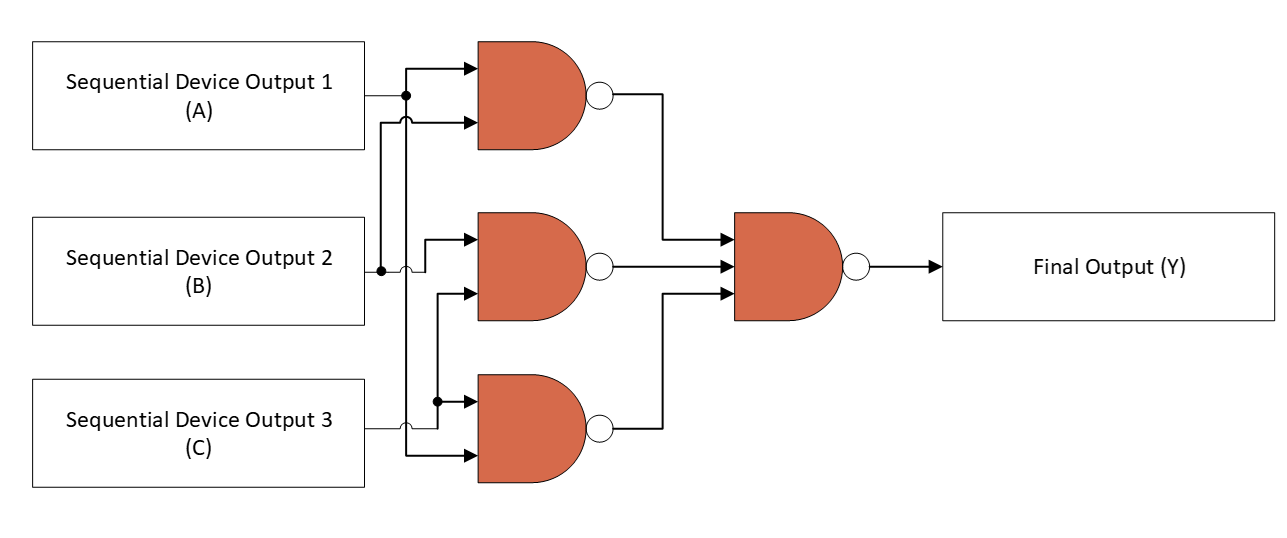

   圖 6 三模冗余功能圖（A/B/C 的多數表決狀態 = Y）

SC 系列邏輯器件在衛星有效載荷中的常見應用

1. 邏輯與門 (SN54SC4T08-SEP)

   SN54SC4T08-SEP 是一款具有集成式單電源電平轉換器的雙輸入、4 通道與門。如今，許多現代衛星有效載荷都使用比較器測量來自各種不同傳感器的模擬信號。通常需要多個邏輯門來整合這些比較器輸出，并向 MCU 或 FPGA 提供單一數字設計。新增的電平轉換功能允許直接連接 FPGA，無需其他器件。

   圖 7 SN54SC4T08-SEP 比較器整合用例
2. 八通道總線收發器 (SN54SC245-SEP)

   SN54SC245-SEP 是一款具有三態輸出的八通道總線收發器。憑借高達 25mA 的輸出驅動電流，該器件非常適合在長電路板布線或傳輸線路上驅動數字信號。輸入還可接受高達 5.5V 的電壓，因而該器件支持單電源降壓轉換。

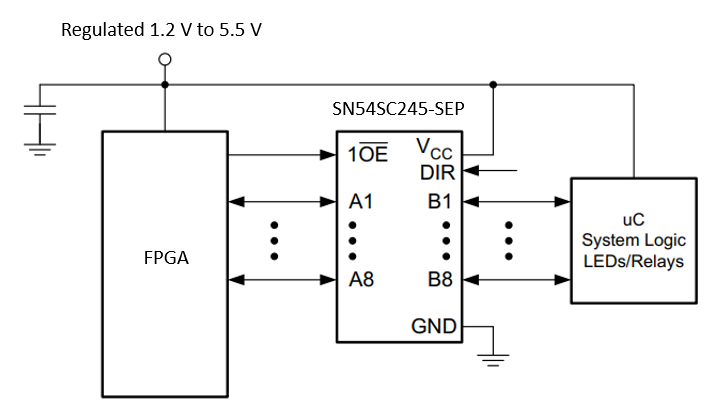

   圖 8 SN54SC245-SEP 驅動器示例用例
3. 雙電源電壓電平轉換器 (SN54SLC8T245-SEP)

   SN54SLC8T245-SEP 是一款雙電源電壓電平轉換器。該器件可解決在最新電壓節點（0.7V、0.8V 和 0.9V）和業界通用電壓節點（1.8V、2.5V 和 3.3V）上運行的器件之間常見的電壓電平不匹配問題。隨著現代 FPGA 向更低的電源電壓發展，電壓轉換型器件在現代航天系統中變得越來越常用。

   圖 9 SN54SLC8T245-SEP 示例電平轉換用例
