6.1 LMK1C110x 加性噪聲與其他噪聲對比
如節 5.1中所述，由于壓擺率問題，噪聲測量設備可能對加性相位噪聲結果給出樂觀的結果。此處使用了另一種級聯設置來模擬 LMK1C110x 與競爭對手性能最佳的緩沖器的實際加性相位噪聲。我們使用級聯緩沖器并將第一個緩沖器視為源。緩沖器的相位噪聲設置如圖 6-2 所示
圖 6-2 加性噪聲緩沖器設置以下加性相位噪聲圖比較了 TI 緩沖器與競品的性能。

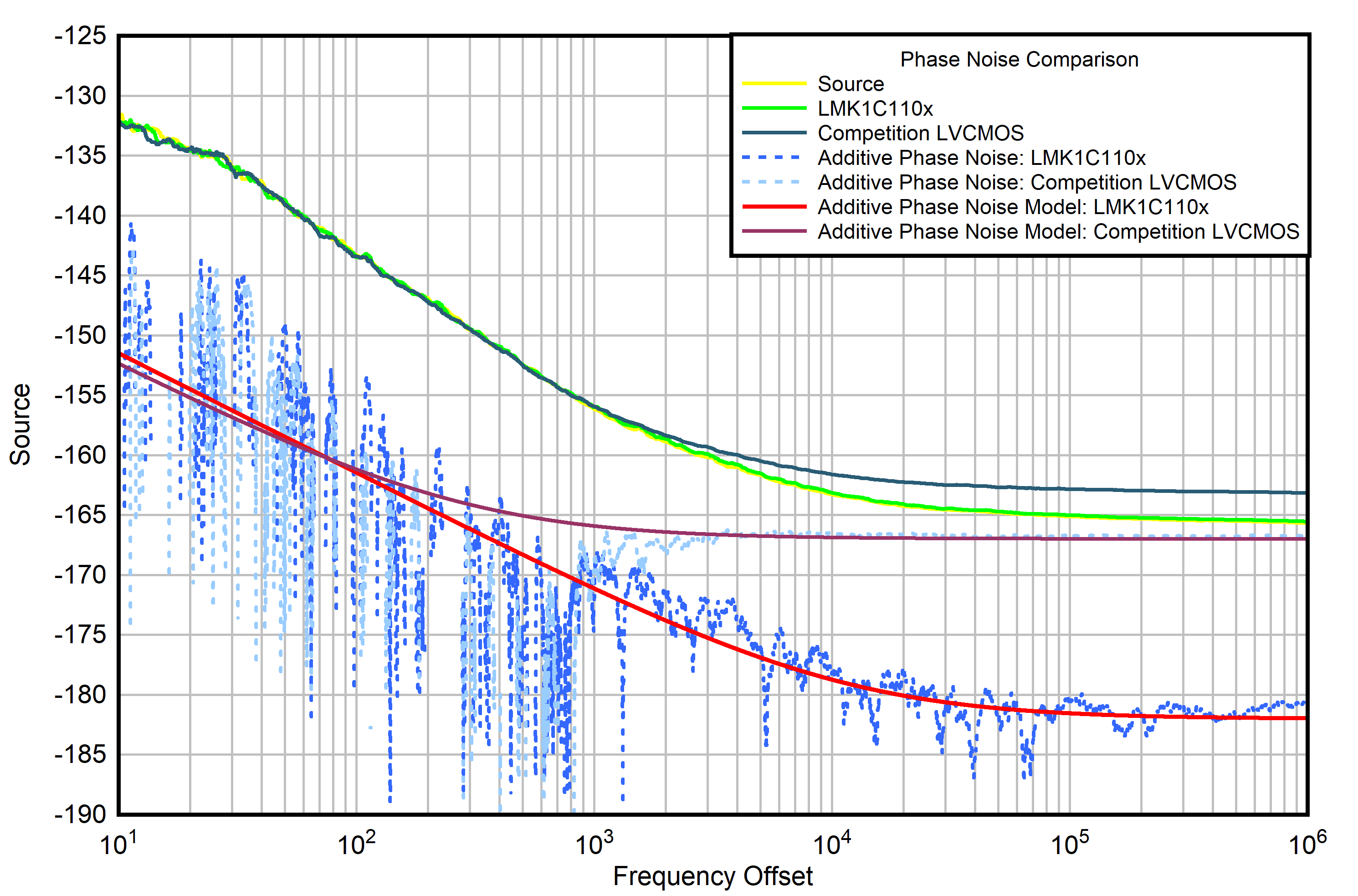

圖 6-3 10MHz 輸出時的總相位噪聲

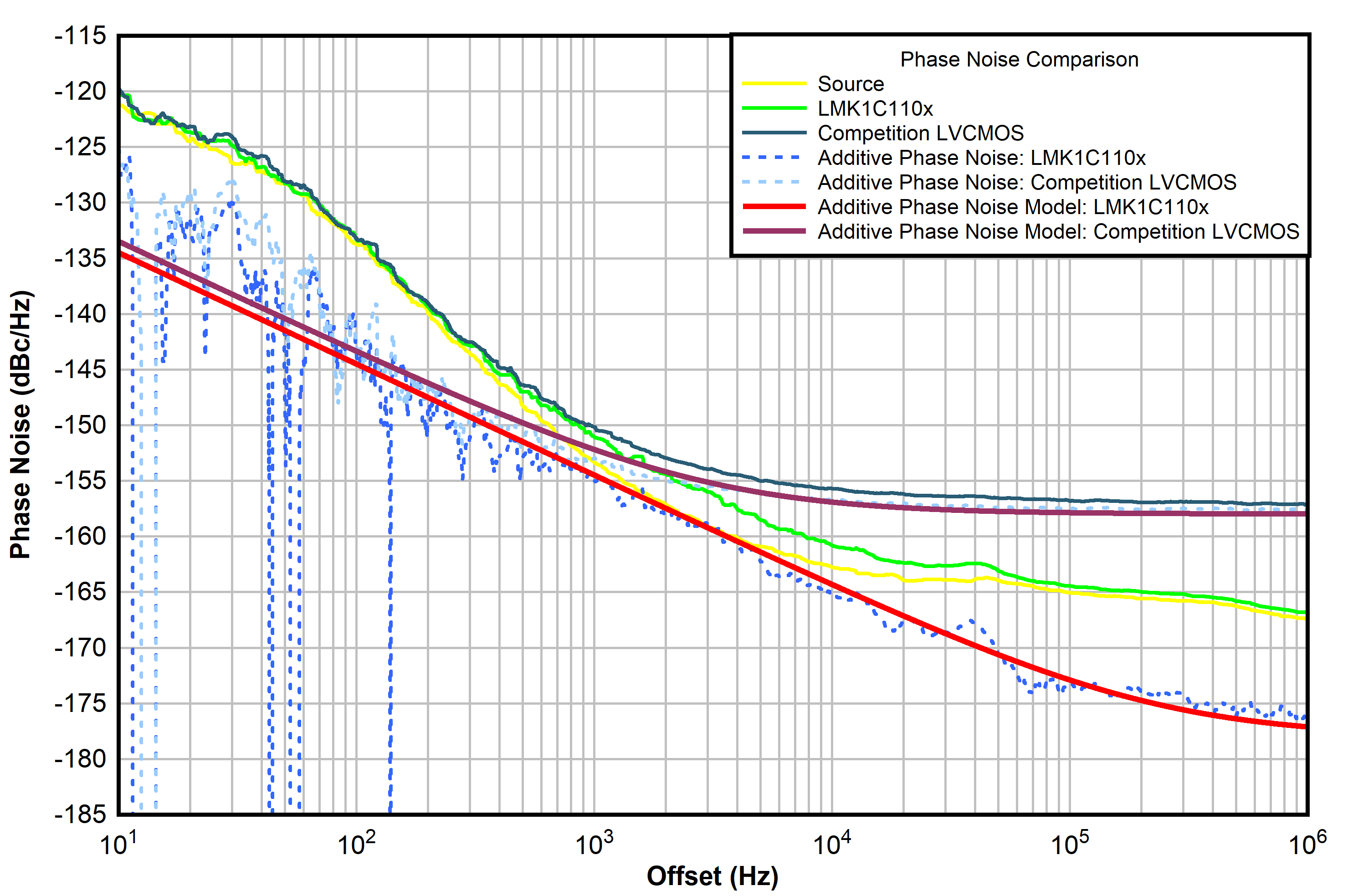

圖 6-5 100MHz 輸出時的總相位噪聲
圖 6-7 RMS 抖動（12kHz 至 1MHz）：10MHz 輸出 - LMK1C110x 與競品比較
圖 6-9 RMS 抖動（12kHz 至 20MHz）：100MHz 輸出 - LMK1C110x 與競品比較
| 10kHz 時的本底噪聲 = -181.9dBc/Hz、1/f 噪聲 = 178.5dBc/Hz |
| 10kHz 時的本底噪聲 = -177.9dBc/Hz、1/f 噪聲 = -164.3dBc/Hz |
圖 6-8 RMS 抖動（10Hz 至 1MHz）：12MHz 輸出 - LMK1C110x 與競品比較
圖 6-10 RMS 抖動（10Hz 至 50MHz）：100MHz 輸出 - LMK1C110x 與競品比較表 6-2 LMK1C110x 與競品的加性抖動比較
| 參數 | LMK1C110x | 競品 LVCMOS | 單位 | ||
|---|---|---|---|---|---|
| 頻率 | 10MHz | 100MHz | 10MHz | 100MHz | fs |
| 加性抖動（10Hz 至 1MHz） | 21.87 | - | 104.82 | - | |
| 加性抖動（12kHz 至 1MHz） | 21.39 | - | 104.41 | - | |
| 加性抖動（12kHz 至 20MHz） | - | 4.51 | - | 133.35 | |
| 加性抖動（10Hz 至 50MHz） | - | 16.38 | - | 200.90 | |
