ZHCAE27 May 2024 UCD90120A , UCD90124A , UCD90160 , UCD90160A , UCD90320 , UCD90320U , UCD9090 , UCD9090-Q1 , UCD9090A
3.2 BlockWrite

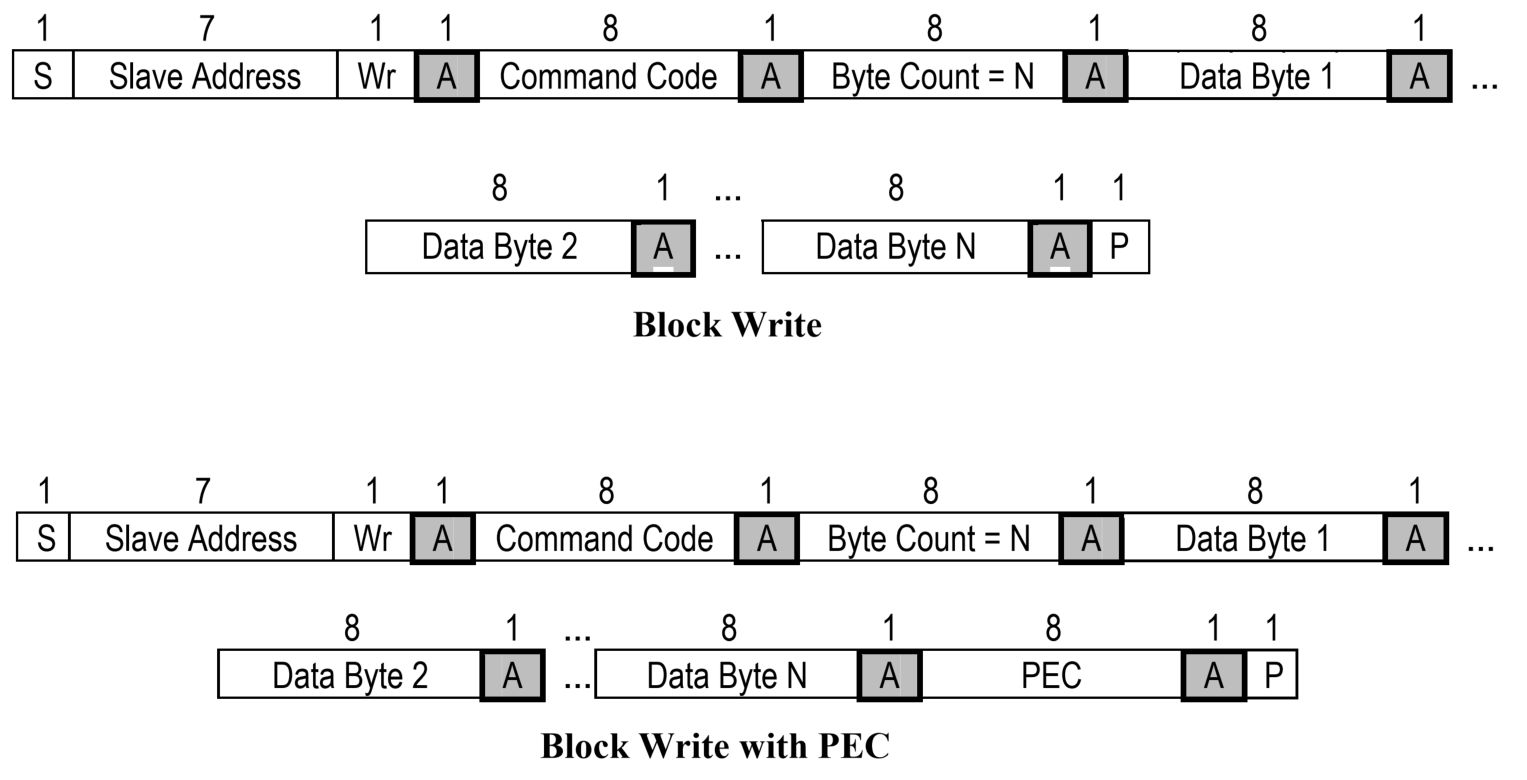

BlockWrite 是一種 SMBus 協議，用于發送命令代碼，后跟各種長度的數據，如圖 3-2 所示。
圖 3-2 BlockWrite 協議表 3-3 BlockWrite 示例
| 命令關鍵字 | 器件地址 | 命令代碼 | 數據字節（PEC 是可選的） |
|---|---|---|---|
| BlockWrite | 0x13 | 0xE3 | 0x04F819000013 |
表 3-5 表示當前行是塊寫入?yún)f(xié)議：
器件地址為 0x13。命令代碼為 0xE3，數據長度為 4，數據為 0xF8190000，而最后一個字節 0x13 為 PEC
注意：數據長度字節在 csv 文件中是可選的，由圖 3-3 控制
圖 3-3 塊長度字節設置
