3.3 BlockRead
BlockRead 是一種 SMBus 協議，用于根據命令代碼從目標器件中讀取各種長度的字節，如圖 3-4 所示。文檔中列出的命令長度可以在節 5中列出的出版物中找到。

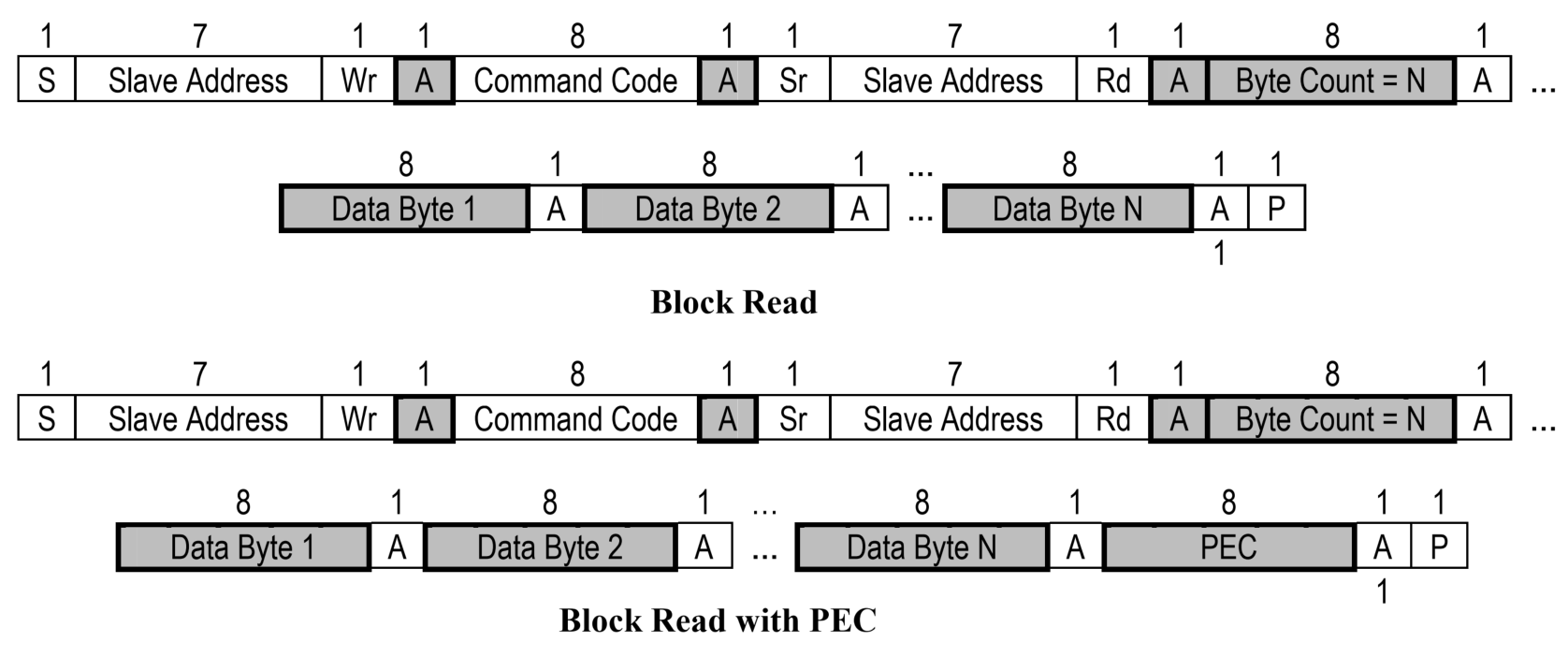

圖 3-4 BlockRead 示例表 3-4 BlockRead 示例
| 命令關鍵字 | 器件地址 | 命令代碼 | 數據字節（PEC 是可選的） |
|---|---|---|---|
| BlockRead | 0x13 | 0xE3 | 0x10E58C0100A90B0030F8190000064D4652 |
表 3-5 表示當前行是塊讀取協議
器件地址為 0x13，命令代碼為 0xE3，數據長度為 0x10。數據為 0xE5 0x8C 0x01 0x00 0xA9 0x0B 0x00 0x30 0xF8 0x19 0x00 0x00 0x06 0x4D 0x46 和 0x52
