ZHCAE27 May 2024 UCD90120A , UCD90124A , UCD90160 , UCD90160A , UCD90320 , UCD90320U , UCD9090 , UCD9090-Q1 , UCD9090A
3.1 WriteByte
WriteByte 是一種 SMBus 協議，用于發送命令模式，后跟一個字節的數據，如圖 3-1 所示。

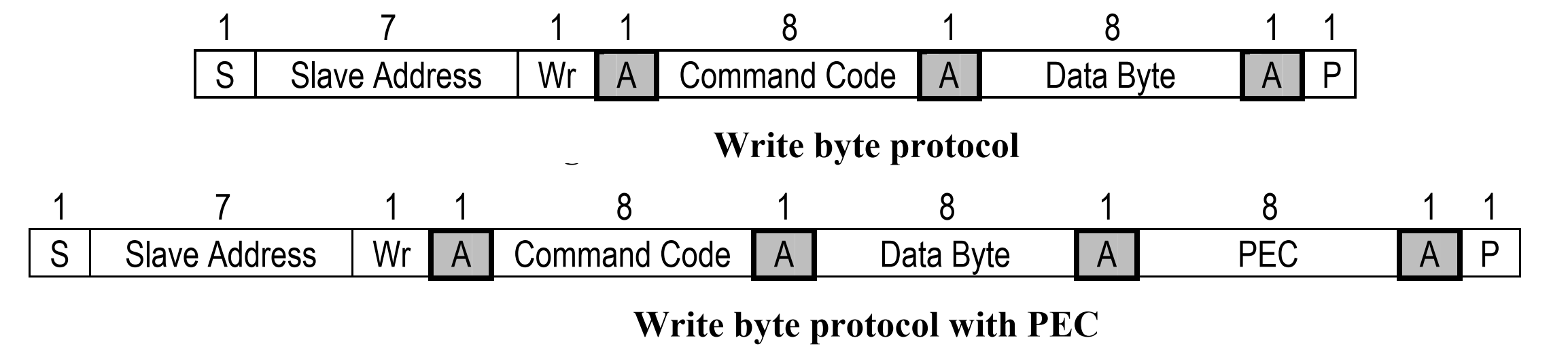

圖 3-1 WriteByte表 3-2 WriteByte 示例
| 命令關鍵字 | 器件地址 | 命令代碼 | 數據字節（PEC 是可選的） |
|---|---|---|---|
| WriteByte | 0x13 | 0x00 | 0xFFCD |
表 3-5 表示當前行是寫入字節協議：
器件地址為 0x13，命令代碼為 0x00，數據為 0xFF，最后一個字節 0xCD 是 PEC，生成 CSV 文件時是否包含 PEC 取決于設置。
