2 接收器拓?fù)浜凸材ｋ妷?/h1>
菊花鏈?zhǔn)请p向和半雙工的，因此在 COMH 和 COML 接口上有一個發送器 (TX) 和一個接收器 (RX)。TX 和 RX 功能由硬件根據器件的基底/堆棧檢測自動控制。當接收到 WAKE ping/音調時，通信方向由 CONTROL1[DIR_SEL] 和 COMM_CTRL[TOP_STACK] 配置進行設置。有關詳細信息，請參閱 bq79616-Q1 數據表中的“開始通信”。此外，用戶可以使用 DEBUG_CTRL_UNLOCK、DEBUG_COMM_CTRL1 和 DEBUG_COMM_CTRL2 寄存器在通信調試模式下進行覆蓋以接管 COMH 和 COML 的完全控制。有關更多詳細信息，請參閱 bq79616-Q1 數據表中的“調試控制和狀態”一節。此外，有關協議的基本時序和功能以及下面的圖的更詳細說明，請?jiān)L問 bq79616-Q1 數據表的第 9.5.1.2 節。
bq7961X 器件的 RX 拓?fù)渑c RS485 類似，但增加了設計機制，可在噪聲條件下衰減高達 ±20V 的共模電壓。圖 2-1 中的圖表對差分信號的共模電壓限制進行了最佳說明。在環境測試場景中，當沒有發生通信時，COM*P 和 COM*N 的共模電壓均保持在 2.5V。這是必要的，因?yàn)樨?fù)信號的衰減不會在接收器本地接地和 5V CVDD 軌（專用于通信的內部 LDO）之間帶來電壓。如果發生通信，則器件將使用介于 0V（低）和 5V（高）之間的 CVDD 軌驅動 COM 引腳，并在數據包之間（空閑時間）和通信完成后返回到 2.5V。
如果由于 EV 逆變器噪聲或大電流注入 (BCI) 測試等噪聲條件而導致共模電壓擺動，則 COM 引腳上的共模電壓可能會振蕩高達 ±20V，具體取決于隔離元件和注入的電流。該器件可承受高達 ±20V 的此類噪聲水平，因?yàn)閮?nèi)部衰減允許 5V 收發器處理響應，因此差分信號仍保持完整。高于該 ±20V 水平時，存在鉗制內部 ESD 結構或?qū)е?COM 引腳損壞的風險。在確定 BCI 限值和測試時，應考慮該限制。

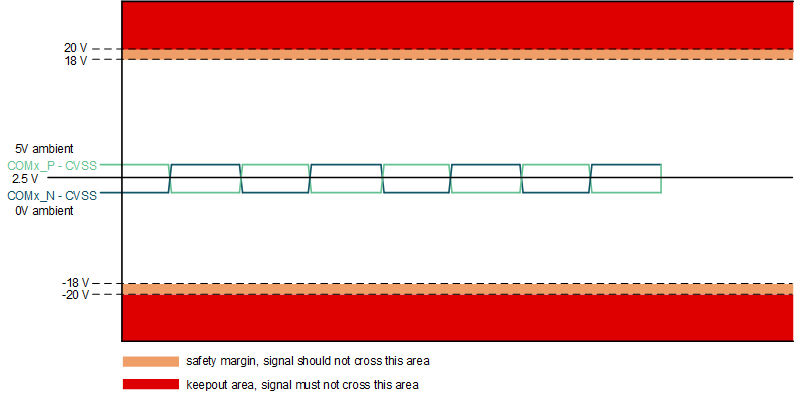

圖 2-1 共模電壓圖
菊花鏈?zhǔn)请p向和半雙工的，因此在 COMH 和 COML 接口上有一個發送器 (TX) 和一個接收器 (RX)。TX 和 RX 功能由硬件根據器件的基底/堆棧檢測自動控制。當接收到 WAKE ping/音調時，通信方向由 CONTROL1[DIR_SEL] 和 COMM_CTRL[TOP_STACK] 配置進行設置。有關詳細信息，請參閱 bq79616-Q1 數據表中的“開始通信”。此外，用戶可以使用 DEBUG_CTRL_UNLOCK、DEBUG_COMM_CTRL1 和 DEBUG_COMM_CTRL2 寄存器在通信調試模式下進行覆蓋以接管 COMH 和 COML 的完全控制。有關更多詳細信息，請參閱 bq79616-Q1 數據表中的“調試控制和狀態”一節。此外，有關協議的基本時序和功能以及下面的圖的更詳細說明，請?jiān)L問 bq79616-Q1 數據表的第 9.5.1.2 節。
bq7961X 器件的 RX 拓?fù)渑c RS485 類似，但增加了設計機制，可在噪聲條件下衰減高達 ±20V 的共模電壓。圖 2-1 中的圖表對差分信號的共模電壓限制進行了最佳說明。在環境測試場景中，當沒有發生通信時，COM*P 和 COM*N 的共模電壓均保持在 2.5V。這是必要的，因?yàn)樨?fù)信號的衰減不會在接收器本地接地和 5V CVDD 軌（專用于通信的內部 LDO）之間帶來電壓。如果發生通信，則器件將使用介于 0V（低）和 5V（高）之間的 CVDD 軌驅動 COM 引腳，并在數據包之間（空閑時間）和通信完成后返回到 2.5V。
如果由于 EV 逆變器噪聲或大電流注入 (BCI) 測試等噪聲條件而導致共模電壓擺動，則 COM 引腳上的共模電壓可能會振蕩高達 ±20V，具體取決于隔離元件和注入的電流。該器件可承受高達 ±20V 的此類噪聲水平，因?yàn)閮?nèi)部衰減允許 5V 收發器處理響應，因此差分信號仍保持完整。高于該 ±20V 水平時，存在鉗制內部 ESD 結構或?qū)е?COM 引腳損壞的風險。在確定 BCI 限值和測試時，應考慮該限制。
圖 2-1 共模電壓圖
