ZHCADA1 October 2023 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
對于低噪聲環境或安裝在同一 PCB 上的器件,通常最佳做法是僅選擇電容器用于隔離。我們建議這些電容器為 2.2nF,具有較高的額定電壓(是系統總電池包電壓的兩倍),并且符合汽車標準。我們的參考原理圖使用 Knowles 提供的 1206J2K00222KXR??梢允褂酶哌_(dá) 5.6nF 的電容器來實現這種隔離。
圖 5-2 跨多個 PCB 僅使用電容器

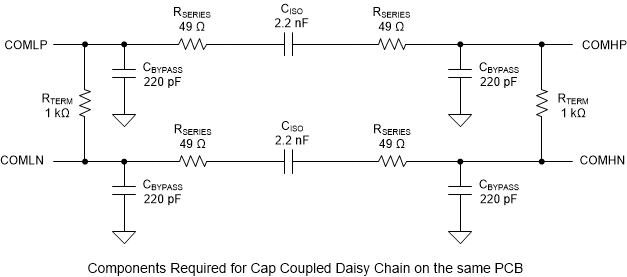

圖 5-3 在同一 PCB 上僅使用電容器
