如果系統使用基于電容的隔離，那么對于較長的菊花鏈電纜或高噪聲應用，可能需要使用與電容器串聯的附加共模扼流圈濾波器。對于這些應用，為確保正常運行，建議至少使用汽車級 100μH 共模濾波器。為了在嘈雜的環境中實現更佳性能，應使用雙共模濾波器（100μH 和 470μH）。對于單共模濾波器應用，建議使用 TDK 51μH 2.8kΩ 扼流圈 (ACT45B-510-2P-TL003)。對于雙共模濾波器應用，建議使用 TDK 100μH 5.8kΩ 扼流圈 (ACT45B-101-2P-TL003) 和 Wurth 470μH 2.2kΩ (744242471)。請注意，共模阻抗規格對于抑制較高噪聲源至關重要。在確定鐵氧體磁珠的選擇時可以應用相同的原則。

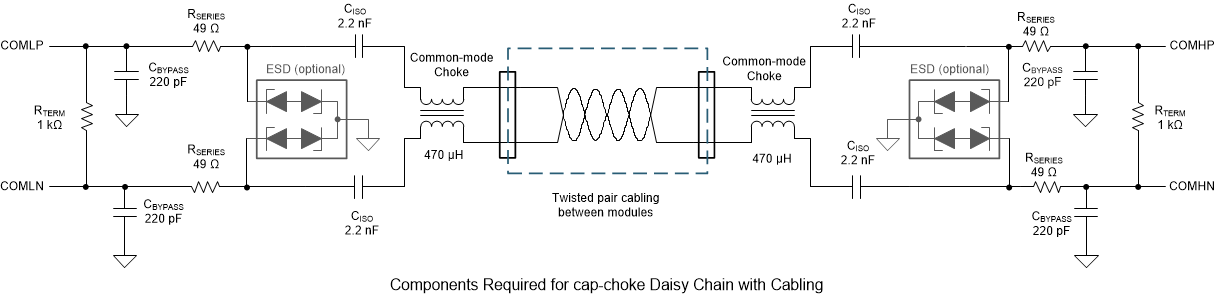

圖 5-4 跨多個 PCB 使用電容器和扼流圈
