ZHCAD91 October 2023 ATL431 , ATL431LI , TL431 , TL431LI , TLVH432
4.4 瞬態響應比較
通過打開和關閉 40W 負載，同時觀察輸出電壓 Vout 和反饋電流 IFB(secondary) 的瞬時反應，可以觀察每個并聯基準的瞬態響應。施加電氣負載時，由于流經反激式轉換器的電流導致的電壓損耗，輸出電壓可能會突然下降。施加的負載越大，電壓損耗越大。輸出電壓的突然下降會導致基準電壓下降，從而降低通過并聯基準進行分流的陰極電流 IKA。這種更低的電流可降低通過光耦合器的反饋電流 IFB(secondary)，從而減少了 PWM 控制器接收的信號。由于這些并聯基準的增益，一些并聯基準比其他并聯基準具有更快的瞬態響應，這些器件的數據表中均未提供該增益。下圖展示了觀察到的每個并聯基準的瞬態響應。

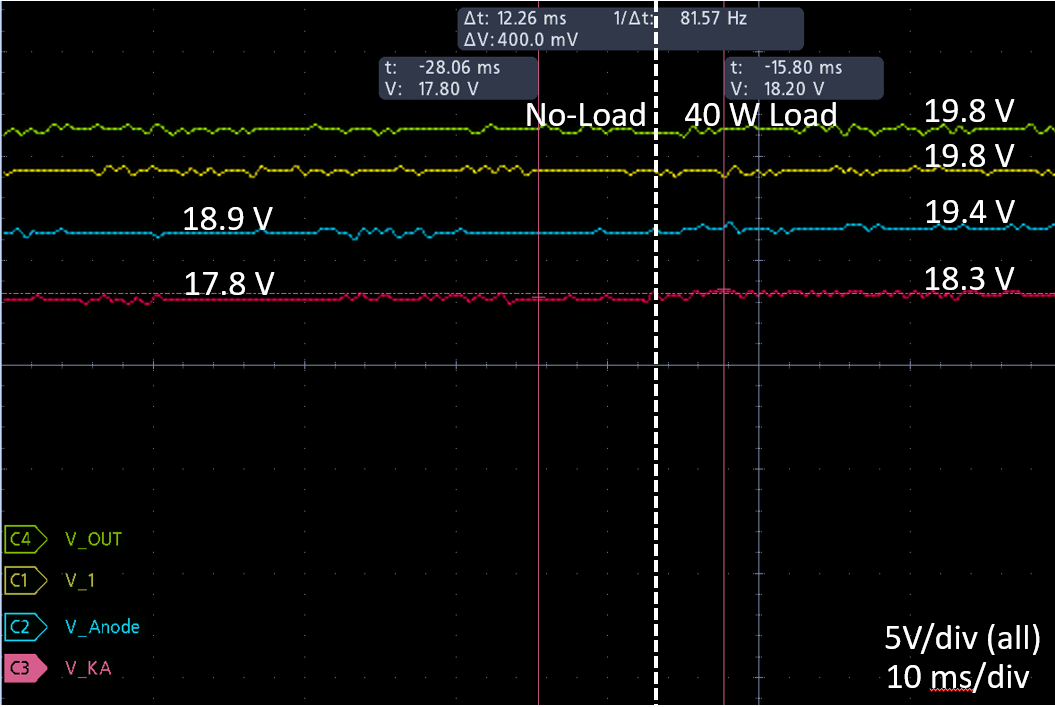

圖 4-18 TL431 瞬態響應

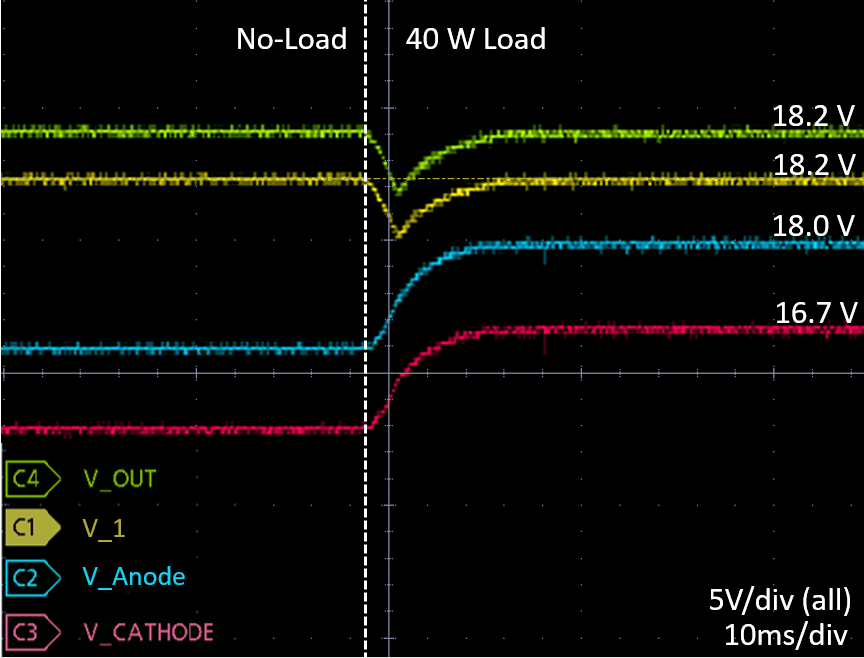

圖 4-20 ATL431 瞬態響應

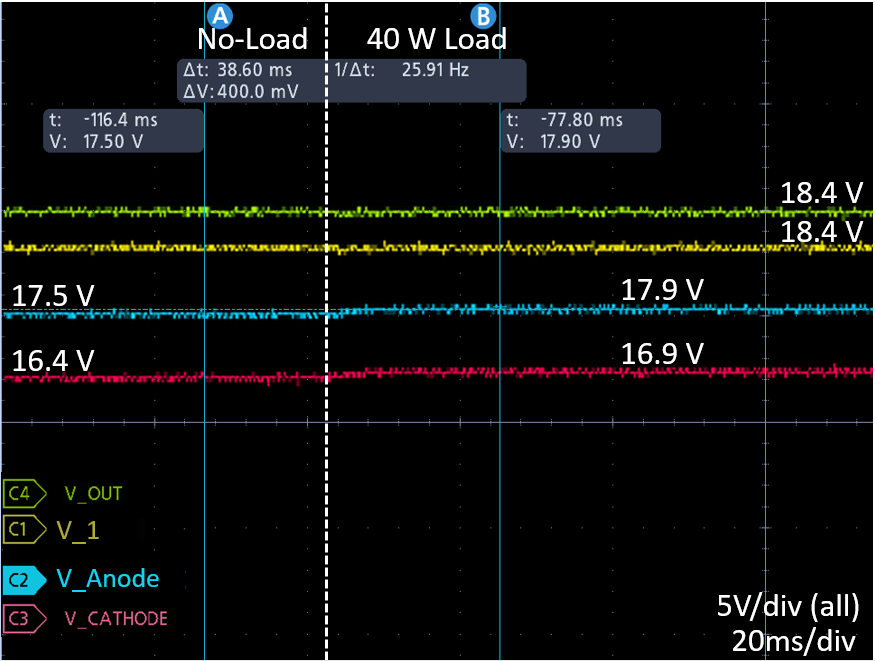

圖 4-22 ATL431LI 瞬態響應

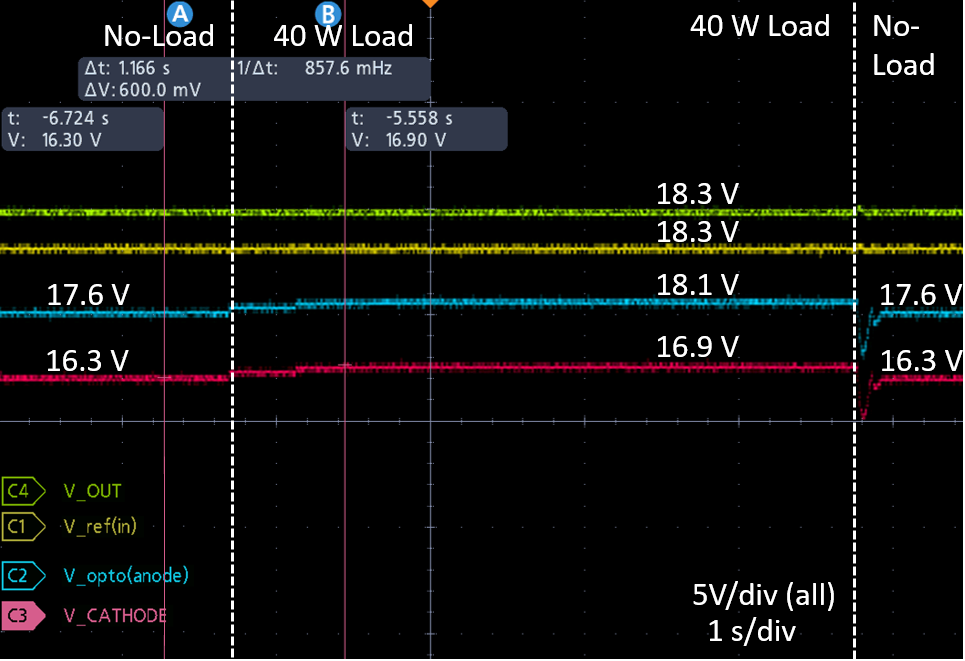

圖 4-19 TLVH432 瞬態響應

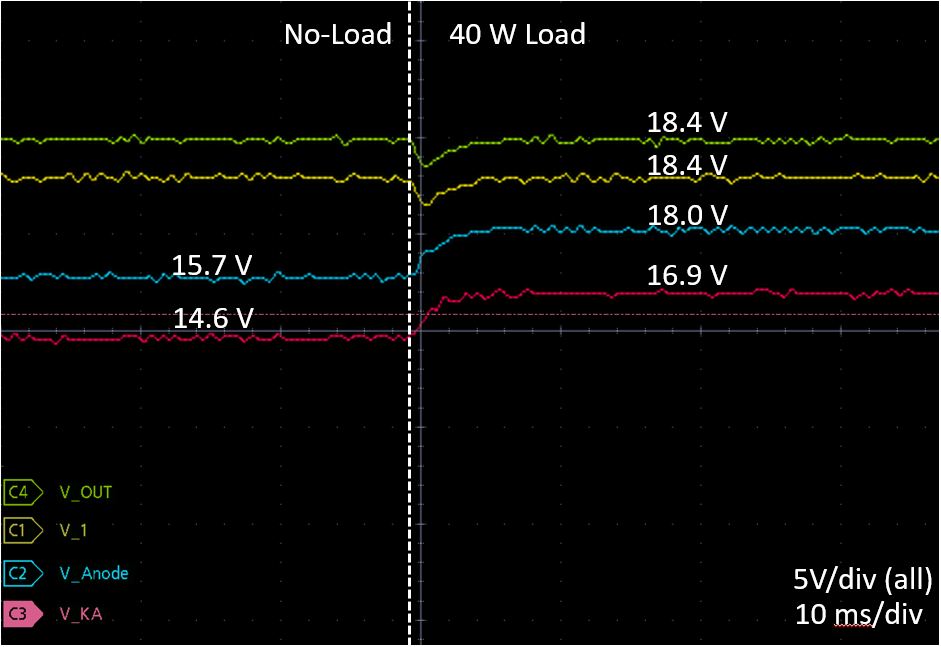

圖 4-21 TL431LI 瞬態響應這些圖展示了 40W 負載接通時每個并聯基準的瞬態響應。TL431/LI 和 TLVH432 表現良好，輸出電壓沒有明顯變化，而 ATL431/LI 表現明顯更慢。在負載關斷后，ATL431/LI 的陰極電壓 VKA 和陽極電壓 VAnode 會顯著下降至低于其穩態值，然后需要相當長的時間才能穩定。雖然這不會影響反激式輸出電壓的精度，但其瞬態響應所需的時間增加，并導致在這些電壓趨于穩定時產生額外的功率耗散。圖 4-20 和圖 4-22 中 ATL431/LI 的示波器屏幕截圖均展示了在同一負載關斷后不久打開 40W 負載時的瞬態響應。
