附錄

附錄 1：稱重傳感器和實驗設置

惠斯通電橋傳感器采用了 SparkFun Electronics SEN-13329 10kg 稱重傳感器。在圖 8-1 所示的傳感器上，紅色、黑色、綠色和白色導線分別對應到各個惠斯通輸出。

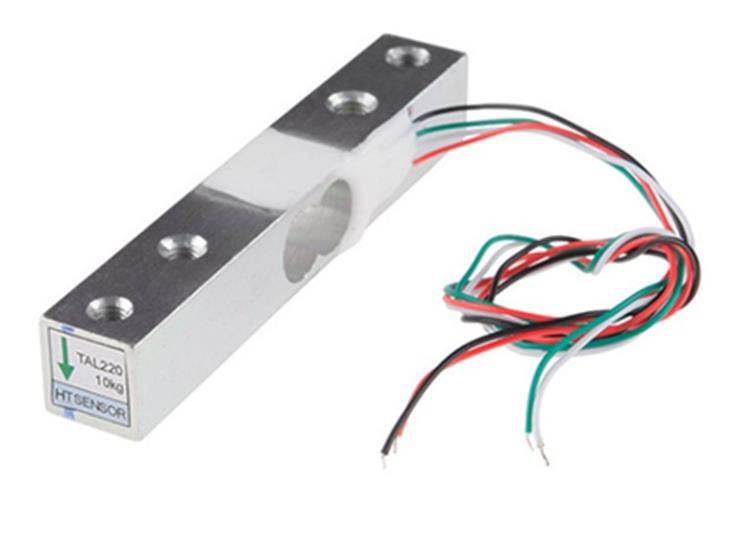

圖 8-1 選擇的 SparkFun 稱重傳感器

稱重傳感器用螺釘固定在兩塊木頭之間，確保傳感器可以自由壓緊。此步驟還構建了一個用于放置配重片和啞鈴的穩定平臺。稱重傳感器的導線通過一個 4 輸入端子塊連接到 PCB。圖 8-2 展示了稱重傳感器設置。

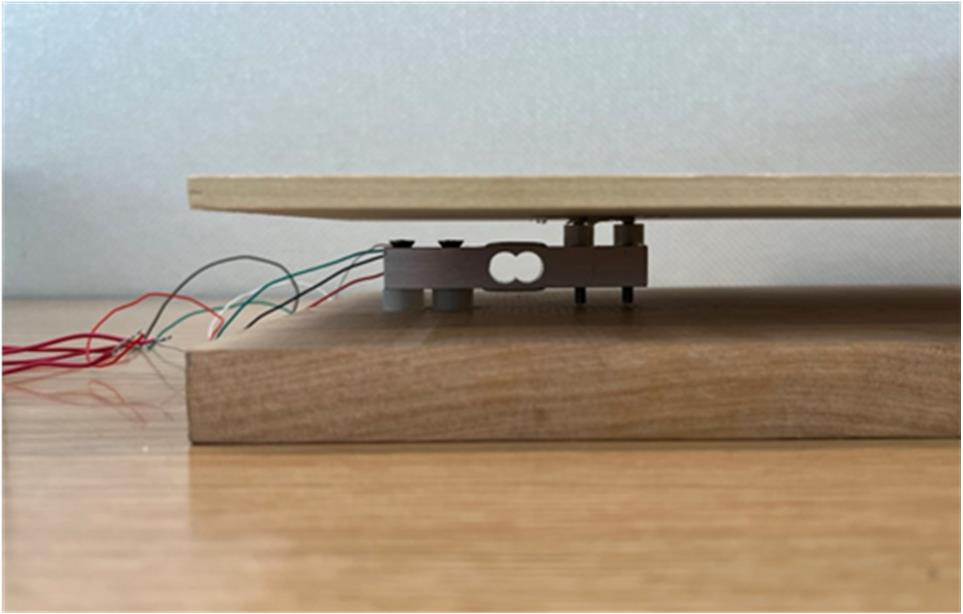

圖 8-2 稱重傳感器的機械設置

施加重量后，測量電橋的兩個輸出端（INA 輸出端和 XTR 輸出端）之間的電壓。HP 3458A 萬用表的程序設計為讀取 100 個讀數，對每個數據點均采用平均值。在每次測量后，務必移除所有重物，讓稱重傳感器歸零，以此來復位 稱重傳感器，這一點至關重要。

附錄 2：PCB 詳細信息

圖 8-3 PCB 頂層

圖 8-5 PCB 信號層 2

圖 8-4 PCB 信號層 1

圖 8-6 PCB 底層

圖 8-7 PCB Altium 原理圖
