ZHCAD68 September 2023 INA823 , OPA2387 , XTR115 , XTR116
1 引言
設計要求如下：
- 使用電流環(huán)路變送器的基準電壓為傳感器和放大器電路供電
- 總電流消耗小于 3.5mA
- 重量范圍 = 0 至 20 磅 → 輸出電流 = 4mA 至 20mA
- ±0.1% 精度
表 5-2 中匯總了設計目標和性能。下面顯示了測量的傳遞函數和完成的 PCB 設計。
表 1-1 設計目標與計算性能、仿真性能和測得性能
| 重量 | 目標值 | 計算值 | 仿真值 | 測得值 | |
|---|---|---|---|---|---|
| Iout（最小值） | 0 磅 | 4mA | 4.0959mA | 4.0963mA | 4.0994mA |
| Iout（最大值） | 20 磅 | 20mA | 20.1404mA | 20.1397mA | 20.1545mA |
圖 1-1 測得輸出電流與重量的傳遞函數

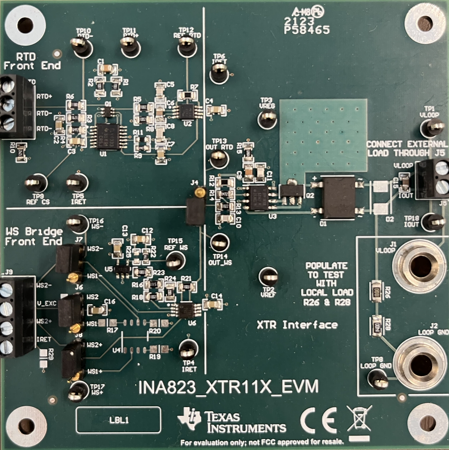

圖 1-2 4-20mA 電流環(huán)路變送器的惠斯通電橋 PCB 設計
