還可以利用眼圖掃描來深入了解 PCIe 系統配置中轉接驅動器發送器的垂直眼圖質量。但是，必須注意的是，PCIe 轉接驅動器是應對前置通道 插入損耗的出色設計，但許多系統配置中也存在后置通道插入損耗。因此，眼圖掃描垂直眼圖質量測量值可能與所示在接收器（在根復合體或端點）處具有通道裕度的垂直眼圖張開度結果不同。

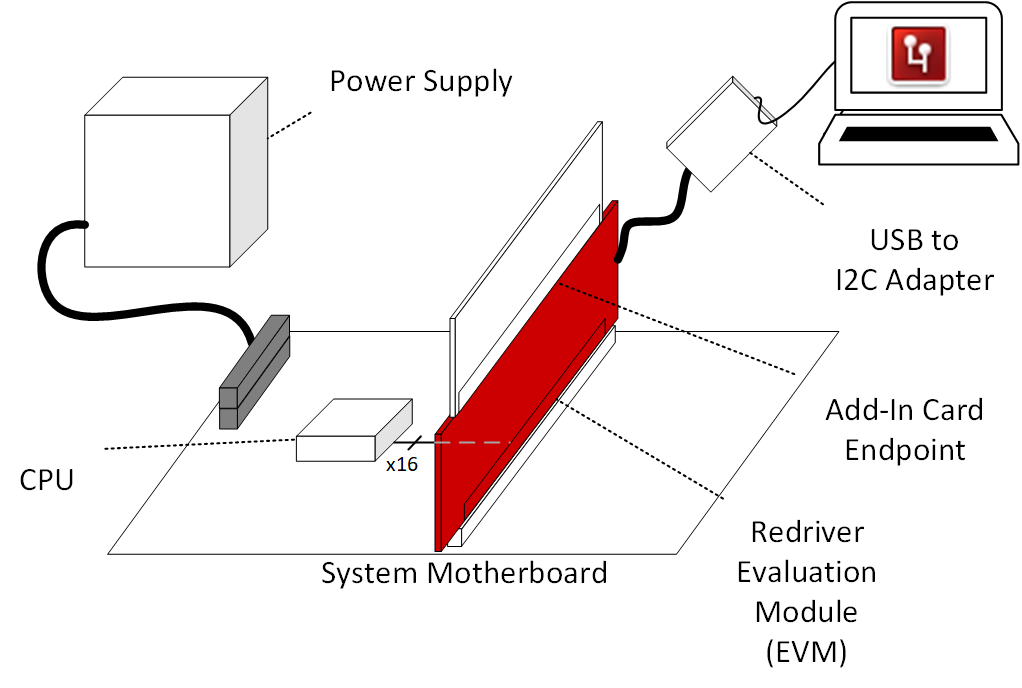

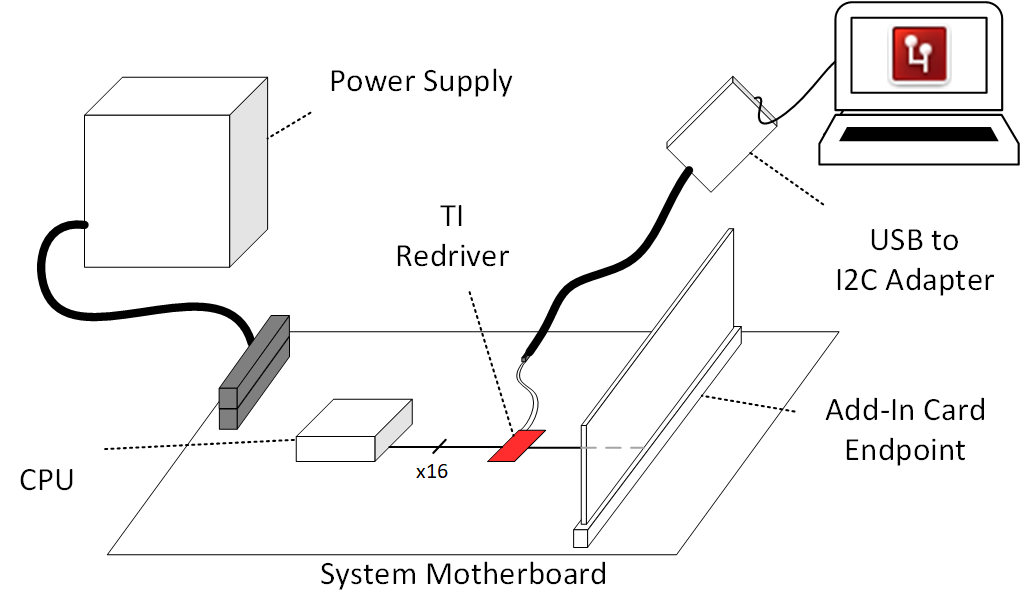

使用轉接驅動器的典型 PCIe 系統配置包括以下兩種設置之一。圖 4-3 詳細介紹了在 TI EVM 上使用德州儀器 (TI) PCIe 轉接驅動器的系統配置，而圖 4-4 詳細介紹了在系統主板上使用德州儀器 (TI) PCIe 轉接驅動器的系統配置。

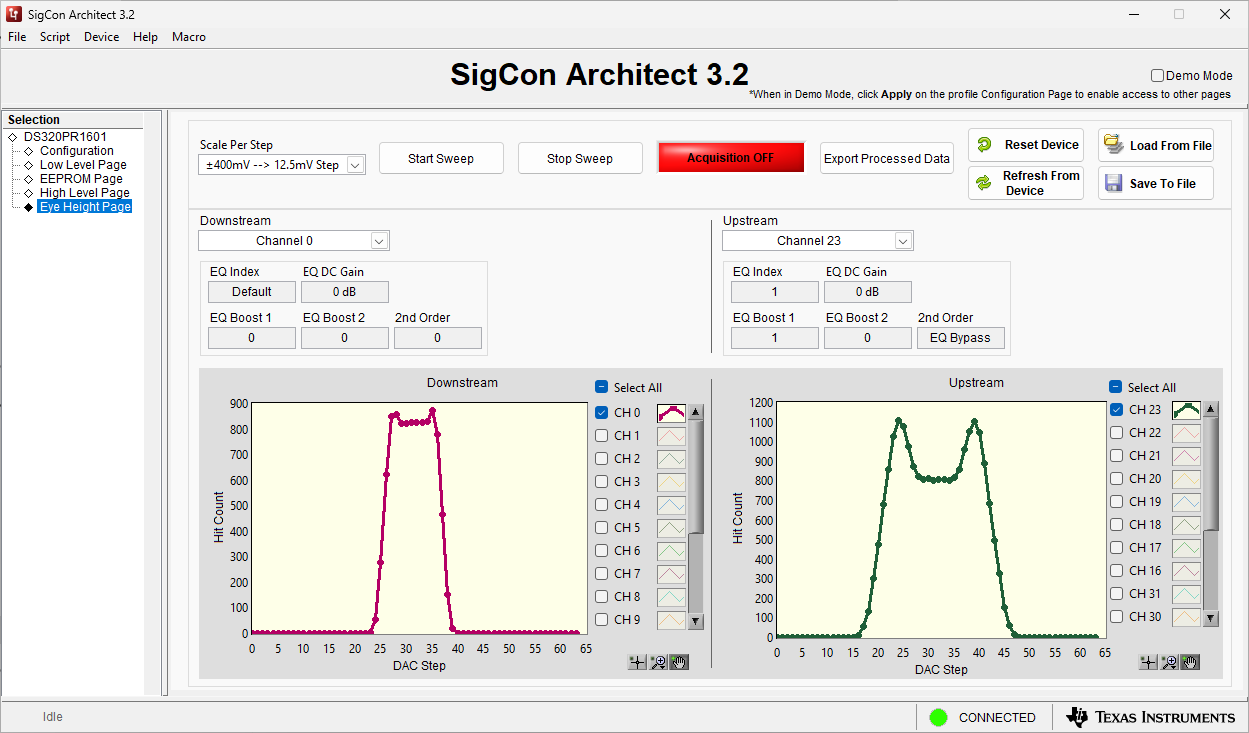

在每個系統配置中，可以利用眼圖掃描來深入了解轉接驅動器發送器的垂直眼圖質量，這有助于找到一系列可提高 PCIe 眼圖性能的 EQ 增強設置（除了 PCIe 通道裕度工具外）。為了更好地直觀呈現系統配置中的眼圖掃描示例，可以于活動的 PCIe Gen4 鏈路建立期間在 SigCon Architect GUI 中看到一個上行和一個下行 PCIe 通道的眼圖掃描圖，如圖 4-5 所示。
