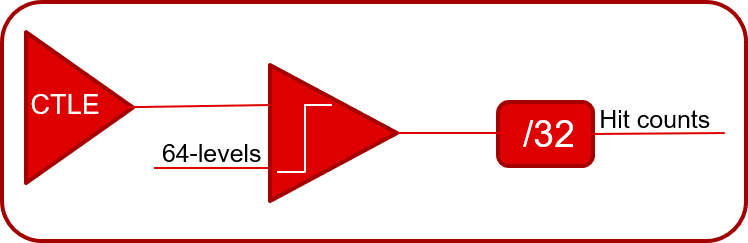

由于不同的數據模式和傳輸線路而產生的符號間串?dāng)_ (ISI) 可能會導致垂直和水平眼圖張開度發生變化。因此，在使用眼圖掃描監測 PCIe 鏈路質量和穩定性時，必須考慮標準化技術。眼圖掃描的工作原理是使用 64 級可編程 DAC 來對 PCIe 轉接驅動器發送器處的信號命中 數進行計數。該 DAC 的水平電平會在可編程電壓范圍內針對 DAC 的 64 個階躍分別進行掃描，從而將輸入信號限制為轉接驅動器內部的眼圖掃描計數器。圖 3-1 直觀地呈現了這種情形。

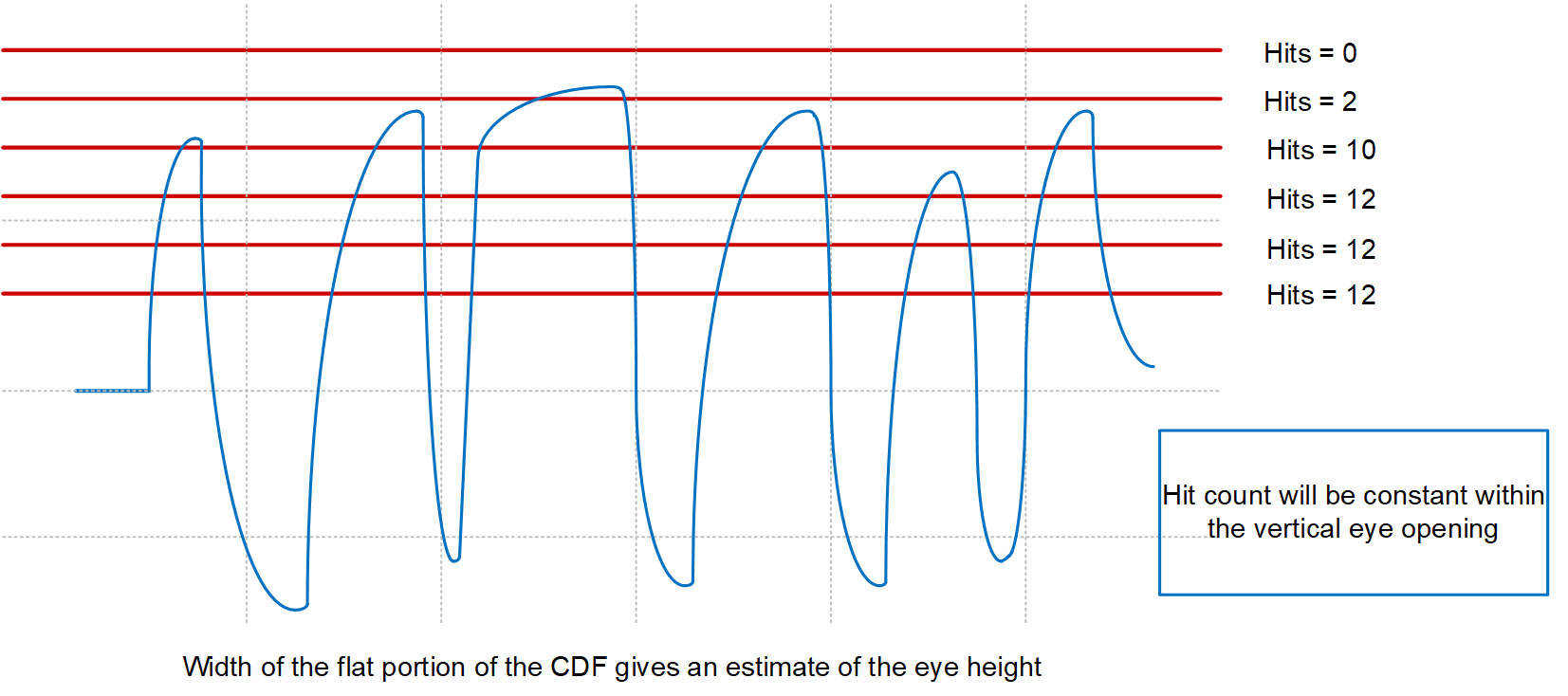

在每個 DAC 電平，根據信號與 DAC 電壓電平的交點計算信號命中 數，如圖 3-2 中的水平線所示。對于每個選定的 DAC 電平，命中計數會累積在易失性轉接驅動器寄存器中，然后在可編程 DAC 電壓范圍內掃描 DAC 電平時存儲在外部存儲器中。圖 3-2 中進一步詳細展示了眼圖掃描方法。

為了充分理解眼圖掃描的概念，必須引入累積分布函數 (CDF) 的統計概念。實值隨機變量 X 的 CDF 由以下函數給出：

其中右側表示隨機變量 X 的值小于或等于 x 的概率。在這種情況下，隨機變量 X 呈正態分布，其中均值為 μ 且標準偏差為 σ，即

我們可以假設高速波形的命中 事件是正態分布的，因此在接近轉接驅動器處的垂直眼圖張開度時，可以使用正態分布隨機變量 X 的 CDF。

利用上述定義和 CDF，可以就命中計數累積得出以下結論：

• 隨機位模式會根據傳輸介質損耗特性引起隨機的垂直眼圖張開度，因此在累積命中計數時會提取波形的多個樣本。
• 在 DAC 電壓電平下累積零命中計數意味著電壓電平超出垂直眼圖張開度的頂部或底部。
• 在 DAC 電壓電平下累積恒定的高命中計數意味著電壓電平處于垂直眼圖張開范圍內。

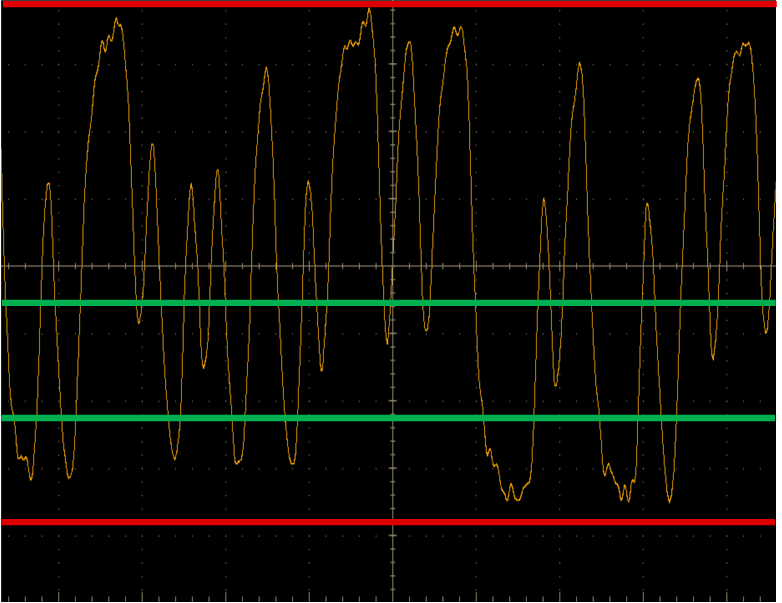

圖 3-3 展示了這些結論的一個示例。波形是使用示波器捕獲的，眼圖的頂部和底部用零命中計數值來界定，而垂直眼圖內部的區域以近乎恒定的命中計數值形式累積。
