為了以編程方式捕獲 PCIe 轉接驅動器不同均衡設置的眼圖掃描，必須采取以下措施來驗證捕獲是否有效。

• 在為器件上電（MODE 引腳 L1或 L2）之前，驗證 PCIe 轉接驅動器是否在 SMBus (I²C) 主模式或輔助模式下運行。
• 將 I²C 控制器連接到能夠滿足轉接驅動器 SMBus/I²C 時序要求（可在每個器件特定數據表中找到）的 PCIe 轉接驅動器的 SDA/SCL 引腳。

PCIe 轉接驅動器上電后，可以執行以下步驟來在單個通道上完成眼圖掃描。請參閱 ti.com 上提供的器件特定編程指南，以進一步了解器件編程信息。

1. 驗證轉接驅動器的通道均衡設置（CTLE，平坦增益）是否已根據需要通過直接 SMBus/I²C 編程或使用 ti.com 上提供的德州儀器 (TI) SigCon Architect GUI 進行配置。
   1. 如果在 PCIe 鏈路建立開始或完成后修改 PCIe 轉接驅動器設置，請確保執行 PCIe 熱復位（運行 PERST#）或 PCIe 鏈路重新訓練，以驗證 PCIe 鏈路是否已使用重新編程的轉接驅動器均衡設置正確進行重新訓練。
2. 驗證與轉接驅動器的 PCIe 鏈路是否已以所需的數據速率進入活動鏈路建立狀態 (L0)。
   1. 活動流量 PCIe 鏈路保持捕獲到有效的眼圖掃描。
3. 驗證是否選擇了用于執行眼圖掃描捕獲的正確轉接驅動器通道。
4. 在轉接驅動器通道上設置所需的 DAC 粒度以掃描所需的電壓范圍。
5. 開始掃描轉接驅動器通道的 DAC 電平，將每個捕獲的命中計數除以 32，以對無關緊要的變化命中計數值進行標準化處理。
   1. 確保在更改 DAC 電平以收集有效的命中計數數據點之前，捕獲由轉接驅動器捕獲的每個 DAC 電平的命中計數值。

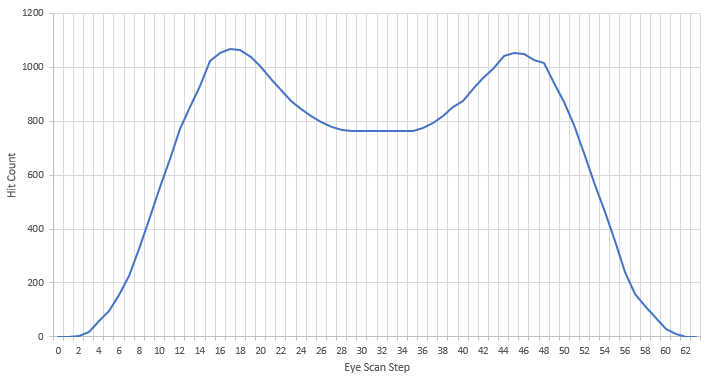

要直觀地呈現轉接驅動器通道的已捕獲眼圖掃描，請分別繪制 64 個 DAC 命中計數值與 DAC 電壓電平（或 DAC 階躍）之間的關系圖。此圖是在轉接驅動器發送器處捕獲的垂直眼圖 沿逆時針方向旋轉 90° 后的情況。圖 3-4 展示了眼圖掃描捕獲圖示例，其中為眼圖掃描捕獲選擇了一個 EQ 增強設置，然后繪制每個命中計數數據點。

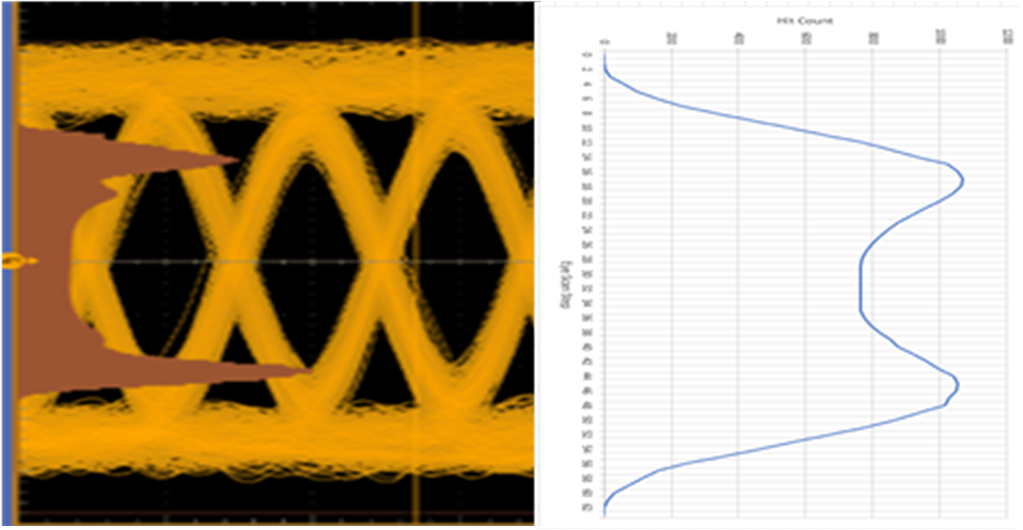

在圖 3-4 中，在命中計數圖峰值 之間觀察到一個平坦 區域。此區域表示在轉接驅動器的發送器上觀察到垂直眼圖的開放 部分。這可能與示波器在轉接驅動器之后直接捕獲相同波形的眼圖相關聯，其中使用示波器的直方圖功能來沿垂直軸繪制每個點處計數的命中點，如圖 3-5 中所示。這種比較展示了示波器捕獲的數據和眼圖掃描在轉接驅動器發送器處捕獲的垂直眼圖之間密切相關。請注意，示波器直方圖未按比例顯示。
