1 引言

MCF831x 是一款無代碼和無傳感器磁場定向控制 (FOC) 電機驅動器。MCF831x 具有高度集成的架構，包含三個 1/2H 橋，具有 40V 的絕對最大電壓和 95mΩ 的超低 Rds_(ON)（高側和低側相結合），可提供大功率驅動能力。使用集成電流檢測電路來檢測電流，無需外部電流檢測電阻器?？烧{(diào)降壓穩壓器和 LDO 為器件生成必要的電壓軌，可用于為外部電路供電。MCF831x 器件具有高集成度，因此僅使用一個芯片即可驅動電機，從而滿足客戶的需求。內部的 EEPROM 可以通過下電上電獨立運行。

許多客戶認為，無代碼系統的靈活性還不夠，而且無法像微控制器單元 (MCU) 那樣對其進行編程以實現各種期望的功能。然而，MCF831x 器件具有許多可以調優的配置寄存器，可滿足大多數客戶的需求。例如，如本文開頭所述，客戶認為高度集成會引發對熱性能的擔憂，或者他們希望實現一些特定功能（如快速啟動、快速制動、精確控制速度）來滿足系統級要求。這些挑戰可以通過 SCH、PCB 布局或 EEPROM 配置來控制。

下一步是考慮散熱和快速啟動挑戰，并討論如何解決和優化這些挑戰。

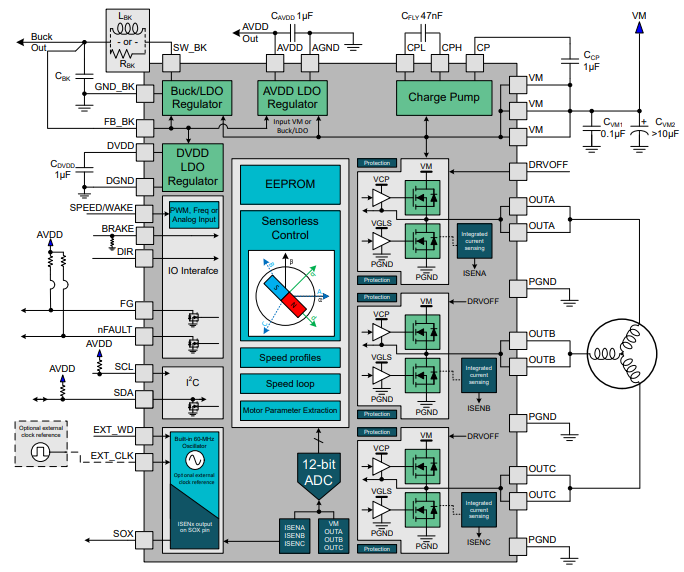

圖 1-1 MCF831X 方框圖
