我們需要將每一步的速度分別調整為設計值，以便獲得最快的啟動速度，同時確保啟動成功。

1. 電機啟動

   電機啟動速度最快的選擇是 IPD，但 IPD 也會引入其他潛在問題，例如可聞噪聲。我們需要小心地將 IPD 電流閾值 [IPD_CURR_THR] 增大至電機的額定電流。有關啟動的更多介紹，請參閱：MCF8316A - 設計挑戰和解決方案 應用手冊。

2. 開環和切換

   影響此階段啟動的參數是開環加速系數 A1 [OL_ACC_A1] 和開環加速系數 A2 [OL_ACC_A2]。我們可以盡可能地提高加速度，因為我們知道會觸發一些保護，例如“鎖定 - 限制”。

   在切換階段，我們可以使用自動轉換，為“用于切換的最小 BEMF [AUTO_HANDOFF_MIN_BEMF]”選擇為 0mV，開啟自動切換或手動切換，以及選擇可確保切換到閉環且能快速切換到閉環的位置。

3. 閉環

   關鍵參數是估算器尚未完全對齊時的閉環加速和閉環加速率 [CL_ACC]。我們需要在不失去同步和觸發過流的情況下盡可能提高這些參數。

   在進行前面提到的參數調整時，需要小心謹慎地進行，以確保電機不會失去同步或觸發保護機制。請記住，只有啟動成功時，快速啟動才有意義。

下面是一個示例配置和結果：

示例 1：

電機參數：

電機相電阻 [Motor_RES]：1.15?

電機相電感 [Motor_IND]：0.96?

電機 BMEF 常數 [MOTOR_BEMF_CONST]：23mv/Hz

電機啟動選項 [MTR_STARTUP]：對齊

對齊或慢速首循環電流限制 [ALIGN_OR_SLOW_CUR RENT_ILIMIT]：0.15625A

對齊或慢速首循環斜升速率 [ALIGN_SLOW_RAMP_RATE]：1A/s

對齊時間 [ALIGN_TIME]：50ms

開環電流限制 [OL_ILIMIT_CONFIG]：0.3125A

開環加速系數 A1[OL_ACC_A1]：2.5Hz/s

開環加速系數 A2 [OL_ACC_A2]：2.5Hz/s2

開環到閉環閾值 [OPN_CL_HANDOFF_THR]：8%

估算器尚未完全對齊時的閉環加速 [CL_SLOW_ACC]：10Hz/s

閉環加速率 [CL_ACC]：40Hz/s

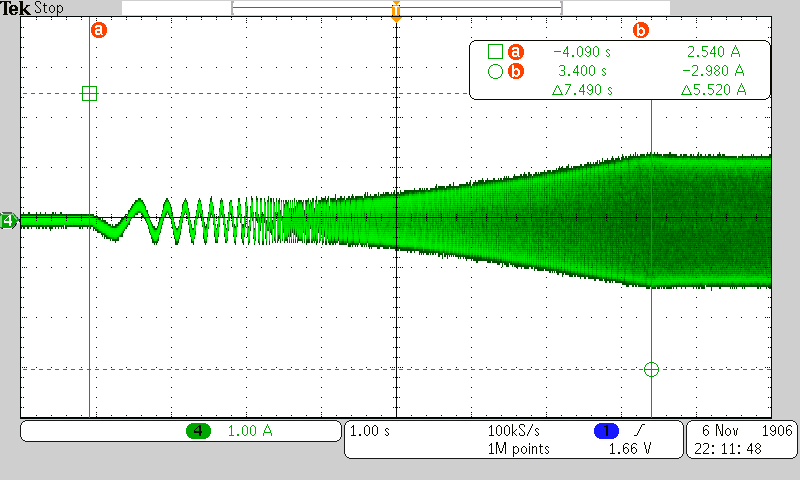

圖 3-2 示例 1 電流波形

示例 2：

電機啟動選項 [MTR_STARTUP]：IPD

IPD 電流限制 [IPD_CURR_THR]：0.3125A

IPD 時鐘值 [IPD_CLK_FREQ]：1000Hz

IPD 重復時間 [IPD_REPEAT]：1 次

啟用 IPD 高分辨率 [IPD_HIGH_RESOLUTION _EN]：啟用

開環電流限制 [OL_ILIMIT_CONFIG]：0.3125A

開環加速系數 A1 [OL_ACC_A1]：10Hz/s

開環加速系數 A2 [OL_ACC_A2]：80Hz/s2

從開環到閉環的自動切換 [AUTO_HANDOFF_EN]：啟用

估算器尚未完全對齊時的閉環加速 [CL_SLOW_ACC]：100Hz/s

閉環加速率 [CL_ACC]：300Hz/s

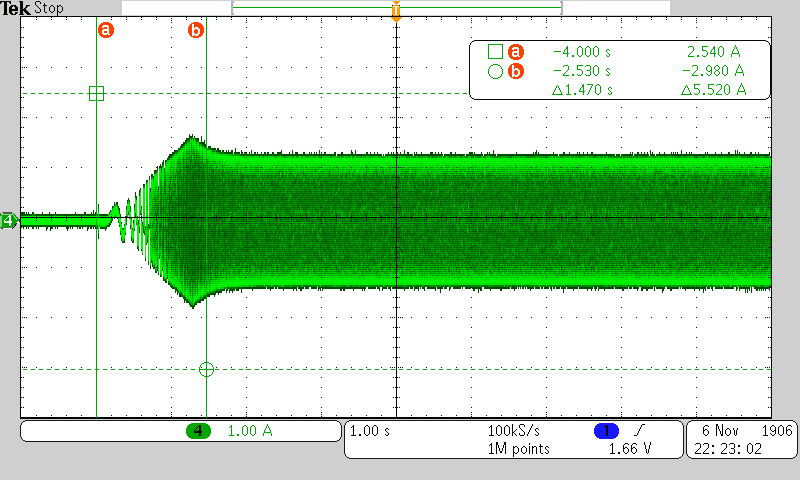

圖 3-3 示例 2 電流波形

圖 3-3 顯示在參數優化后，我們可在 1.5 秒內以 3000RPM 的轉速運行電機。
