為了盡可能地降低與二極管反向恢復特性和接地噪聲反彈相關的損耗，建議使用具有低正向壓降和低結電容的快速恢復二極管或肖特基二極管。使用肖特基二極管可降低從自舉電容器向柵極驅動器電源回饋電荷的相關風險，并更大限度地降低漏電流。圖 3-1 展示了在 HB-HS(Ch1) 上使用具有反向恢復時間的二極管時的反向恢復損耗。我們可以觀察到 HB-HS 引腳上存在大量過沖和下沖，這可以觸發驅動器的 UVLO 并關閉柵極驅動器。

當 HS 引腳（開關節點）被拉至更高的電壓時，二極管必須能夠足夠快地反向偏置，以阻止從自舉電容器到 VDD 電源的任何電荷。應仔細選擇該自舉二極管，使其能夠處理啟動期間的峰值瞬態電流，并使其額定電壓高于系統直流鏈路電壓且具有足夠的裕度。

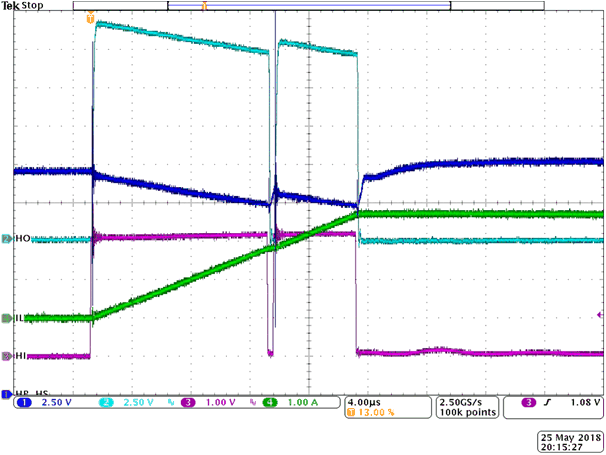

圖 3-1 自舉二極管反向恢復時間引起的反向恢復損耗

下面的圖 3-2 展示了通過設置時序?qū)ｉT在二極管電流的情況下將開關節點強制為高電平而形成的反向恢復條件（通道 1）。

圖 3-2 自舉二極管反向恢復時間引起的反向恢復損耗（縮小圖）
