這個時間常數出現在高側關斷時間內，解釋了與占空比的依賴關系。由于該占空比是恒定的，因此應適當調整自舉電阻器和自舉電容器以實現所需的啟動時間。增加自舉電阻值將增加時間常數，從而導致啟動時間延長。
此外，選擇的自舉電阻器必須能夠承受自舉電容器的第一次充電過程中出現的高功耗。該功耗可以通過方程式 7 進行估算：
方程式 7.
該功耗在自舉電容器的充電期間產生，并可使用方程式 8 進行估算：
方程式 8.
該電阻器對于限制啟動時流經自舉二極管的峰值電流以及限制 HB-HS（高側浮動電源到返回高側浮動電源）的 dv/dt 至關重要。通過此電阻器的峰值電流可以使用方程式 9 進行計算：
方程式 9.

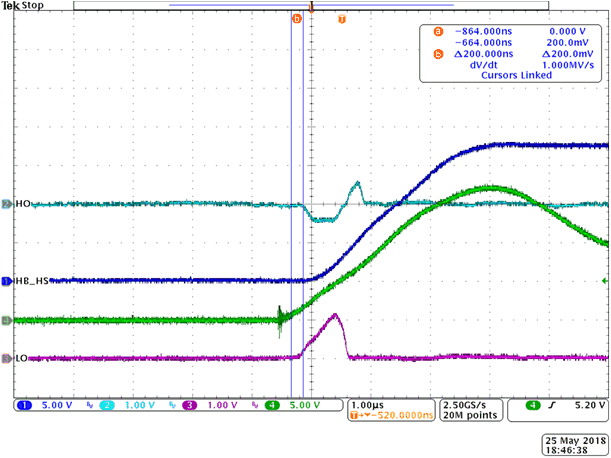

圖 3-4 展示了使用 0Ω 電阻時 VDD (CH4) 和 HB-HS (CH1) 的快速斜升，這會導致 LO (CH3) 和 HO (CH2) 上的電壓發生意外變化。

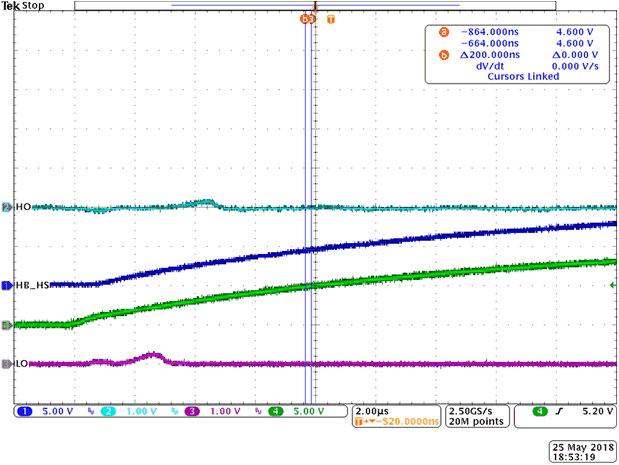

圖 3-4 VDD/HB-HS 快速斜升 (Rboot = 0Ω)圖 3-5 展示了使用略大的電阻值 (Rboot = 2.2Ω) 如何解決此問題。需要注意的是，在圖 3-5 中觀察到的偏置上升速率并非適用于所有驅動器。
圖 3-5 VDD/HB-HS 快速斜升 (Rboot = 2.2Ω)
