ZHCAD40A August 2018 – September 2023 UCC27302A , UCC27302A-Q1 , UCC27710 , UCC27712 , UCC27714
4 自舉元件的布局注意事項
正確選擇所有自舉元件后，務必要仔細放置這些元件，從而更大限度地減小寄生電感并縮短大電流布線長度。這個大電流路徑包括自舉電容器、自舉二極管、驅動器以地為基準的 VDD 旁路電容器和低側電源開關。因此，縮短該路徑并使該環路盡可能小非常重要。自舉電容器和旁路電容器應盡可能靠近柵極驅動器電源引腳放置。下面的圖 4-1 展示了一個使用 UCC27710 的良好布局示例，其中所有自舉元件都位于柵極驅動器 IC 附近，可更大限度地減小寄生電感的影響并減小自舉電路的高峰值電流路徑。將高壓電源布線與低壓信號布線分開也很重要。

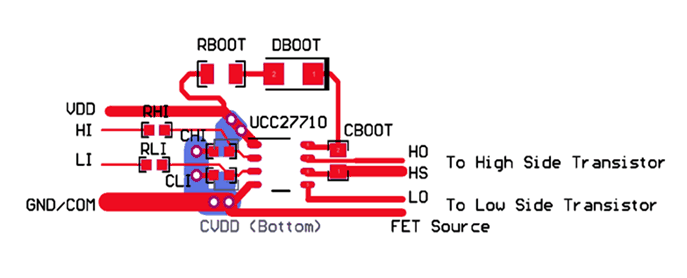

圖 4-1 使用 UCC27710 的布局示例
