ZHCACX3A July 2023 – September 2024 LMK6C , LMK6D , LMK6P
3 適用于 6 引腳 DLE 和 DLF 封裝的通用焊盤圖案
目前市場上的六引腳 DLE 和 DLF 振蕩器往往具有不同的轉角引腳放置方式，這會導致外形尺寸和焊盤圖案不同，并且往往彼此不兼容。在不合適的焊盤圖案上安裝振蕩器會導致懸伸，從而可能影響性能。TI 的 DLE 和 DLF 尺寸通用焊盤圖案是“一刀切”的設計，具有尺寸更大的角焊盤。

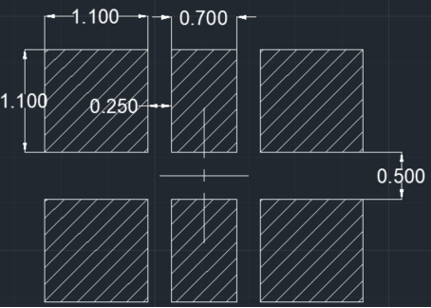

圖 3-1 適用于 6 引腳 3.2mm × 2.5mm DLE 振蕩器的通用焊盤圖案

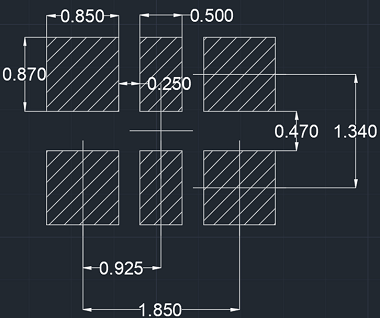

圖 3-2 適用于 6 引腳 2.5mm × 2.0mm DLF 振蕩器的通用焊盤圖案6 引腳 DLE 或 DLF 振蕩器可輕松安裝在相應版本的通用焊盤圖案上，而不會出現懸伸。圖 3-3 和圖 3-4 顯示了疊加在通用焊盤圖案上的 TI 和許多其他供應商的器件外形尺寸。

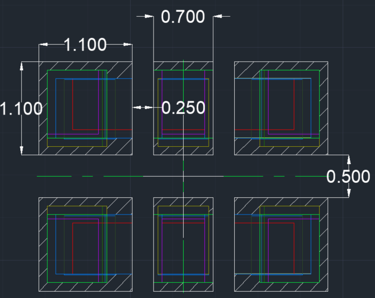

圖 3-3 疊加了 11 種器件外形尺寸的 6 引腳 3.2mm × 2.5mm DLE 通用焊盤圖案

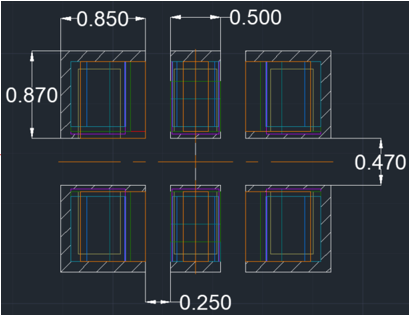

圖 3-4 疊加了 11 種器件外形尺寸的 6 引腳 2.5mm × 2.0mm DLF 通用焊盤圖案
