基于之前的視頻工作模式，合理的高效電源軌可以延長電池工作壽命。根據圖 4-7，LED 照明、視頻處理、常開 Wi-Fi 和音頻的能耗最大。除了常開電源軌外，其他電源軌多數在電源軌處于喚醒狀態且完全運行時會消耗大電流。尤其是對于低壓輸出軌，如果不仔細選擇正確的元件，效率會非常低。雖然成本是產品的關鍵因素，但總等效功效也是對電池壽命有很大影響的關鍵特性。

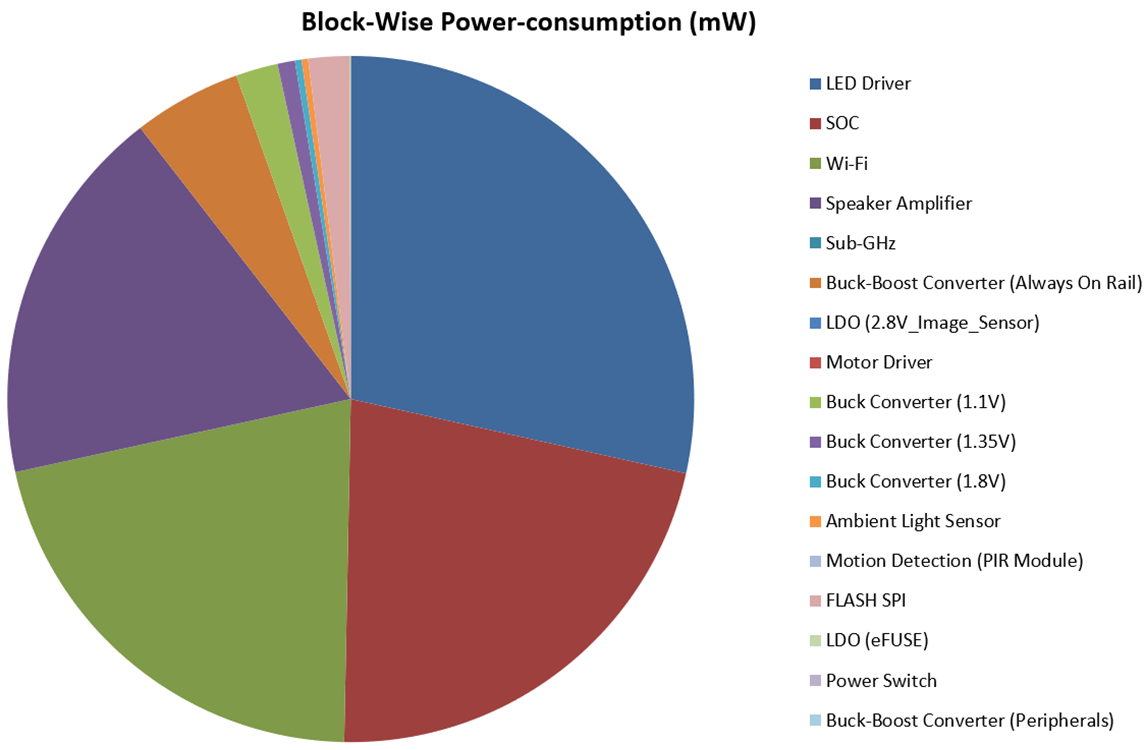

圖 4-7 電池供電攝像頭能耗餅圖示例

例如，假設設計的總效率為 70%，沒有常開電源軌時的功耗占總能耗的 80%，實際電池工作壽命為 100 天。如果將總功效提高到 88%，則電池壽命如下：

方程式 1.

電池總工作壽命延長了 20% 以上。雖然這只是一個粗略的計算，因?yàn)闆]有增加一些睡眠、靜態、關斷電流變化，但該計算也表明總功效在電池供電攝像頭中非常重要。

此外，應當在視頻處理電路中使用高功效和低關斷電流元件，并在常開電路中使用高功效和低靜態電流元件。良好的電源結構有助于提高效率；例如，在圖 4-1 中，如果 PIR LDO 和圖像傳感器 LDO 放置在降壓/升壓組件之前并直接與電池連接，則電源結構可以提供良好的噪聲抑制，但效率有時會更差一些。

根據功耗結構設計，良好的電源管理策略可以延長電池壽命。此外，Wi-Fi SOC 低功耗特性和工作模式對電池壽命也有很大影響。
