USB Type-C 在手機、筆記本電腦、手持電動工具和攝像頭等眾多電氣設備中越來越受歡迎。USB Type-C 具有一些非常強大的功能，例如基于 PD 協議的更高功率輸入和輸出、USB3.1 支持、DisplayPort 協議支持、耳機連接等等。最近，歐盟 (EU) 議員就立法達成了一致，強制要求未來在歐盟出售的所有智能手機都支持 USB Type-C 端口。大多數電池供電攝像頭只需要電源輸入，有些攝像頭集成了電源輸出功能。對于大多數電池供電攝像頭，電池僅通過適配器充電，快速充電和高效率是必要的，因為終端客戶不喜歡等待很長時間來為電池充電。

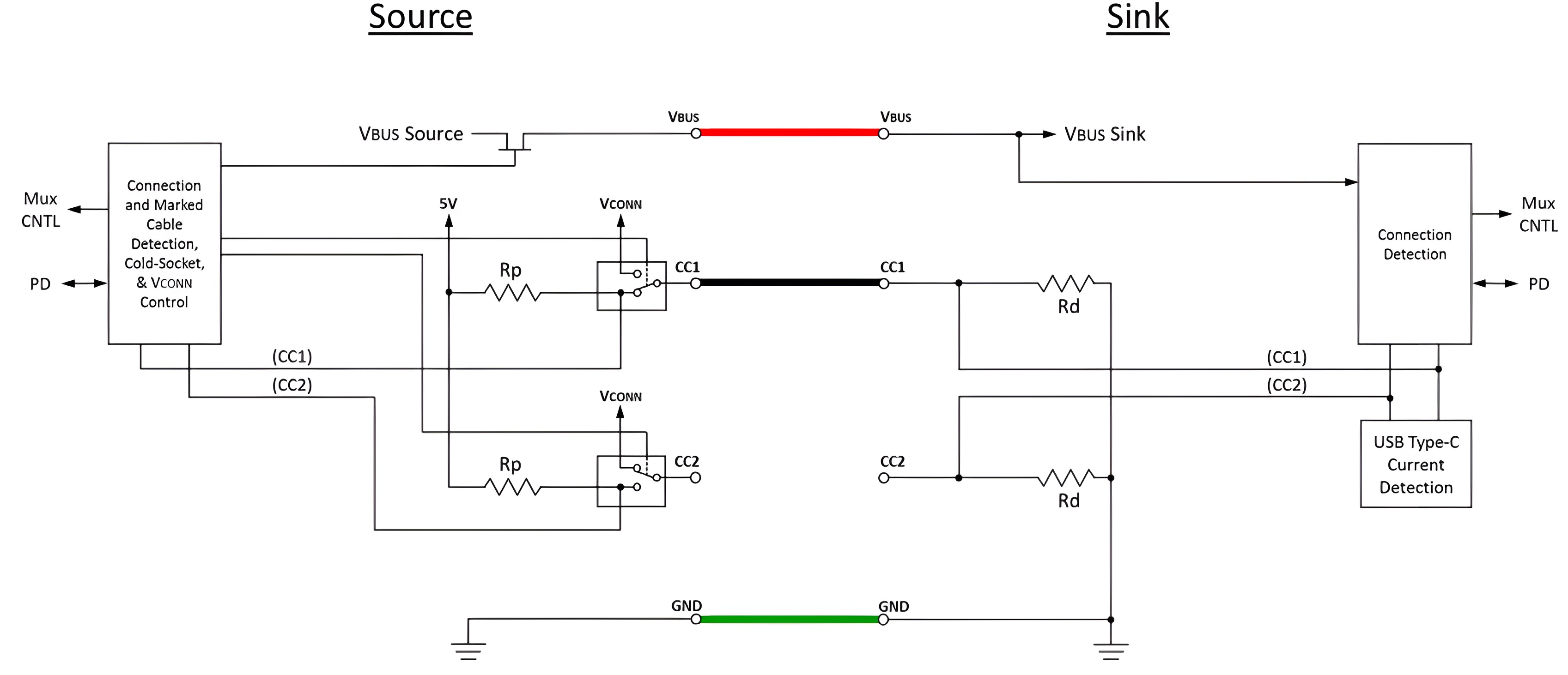

圖 3-1 電源和電阱之間的 USB Type-C 連接

只有在兩個設備之間通過 CC 線路完成協商后，才能輸出 USB Type-C 電源。

如果只需要 5V 輸入，一個簡單的方法是直接在 CC 引腳上連接 5.1KΩ 電阻，如果電源支持，電阱便會收到最大 5V/3A。

如果實現高功率輸入或具有電源輸入或輸出功能，則需要 PD 控制器。

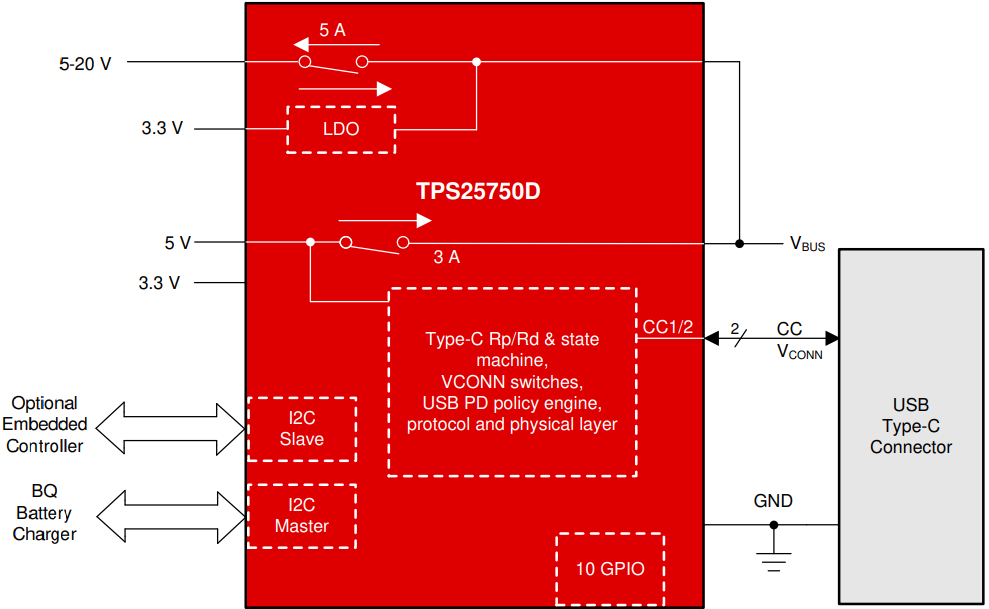

圖 3-2 TPS25750D 功能模塊

TI 提供大多數具有全功能 USB Type-C 或僅電源路徑管理功能的 USB Type-C 應用芯片。TPS25750D 是一款集成式 FET 和 PD 控制器，能夠處理高達 20V/5A 的輸入和 5V/3A 的輸出協議。TPS25750D 具有許多電源保護功能，例如無電電池啟動、電流或電壓保護等。通過簡單的 GUI 配置，TPS25750D 不僅可以實現大多數 PD 電源管理，還可以通過主 I2C 端口配置 TI 電池充電器 IC。
