ZHCACP1 may 2023 TPS62A02 , TPS631000
4.2 間歇性電源
為了延長電池工作壽命，視頻處理電路大部分時間都處于關斷模式，并在收到 PIR 觸發、常規任務或遠程網絡請求等觸發事件時喚醒并開始工作。視頻處理電路由 ISP SOC、圖像傳感器、閃存、環境感應、紅外/白光 LED、紅外截止濾光片等組成。由于視頻處理電路大部分時間都處于關斷模式，因此關斷電流和電源效率受到更多的關注。實際上，雖然視頻處理電路的工作時間不是太長，但視頻處理電路也是主要的能耗來源。
低壓輸出的效率很容易被忽略，尤其是因?yàn)橛幸恍┫嗨频碾妷狠敵鲂?。例如，設計中需要 0.8V 的效率，但規格中僅提供 1.2V 的電壓輸出效率。大多數情況下，電壓輸出越低，效率越差。因此，僅當電壓輸出大于給定規格時，才需要考慮基準電源效率。
TPS62A02 是一款 2A 降壓轉換器，在低壓輸出中具有非常高的效率。
圖 4-4 TPS62A02 效率

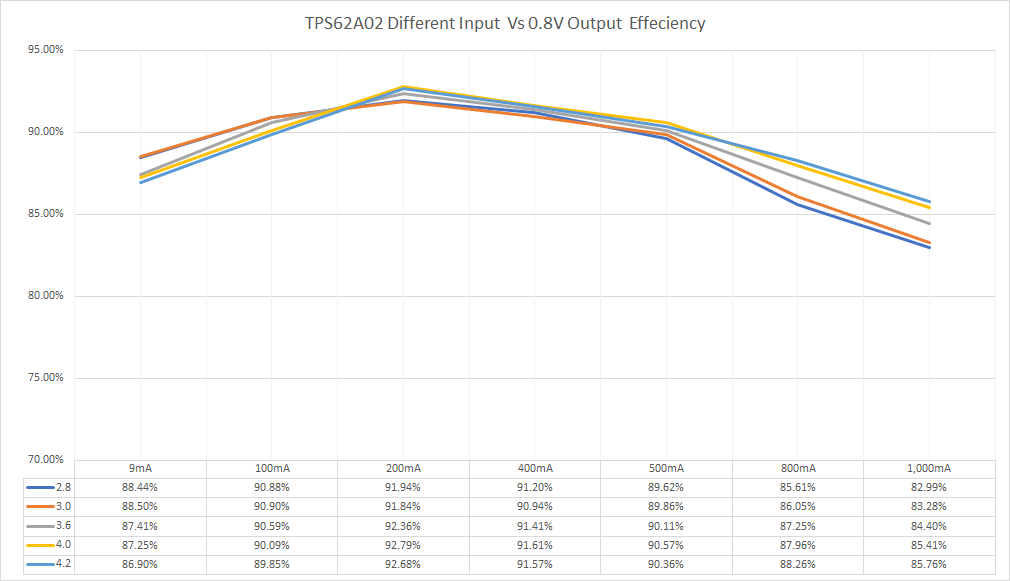

圖 4-5 TPS62A02 輸出 0.8V 效率TPS62A02 關斷電流典型值為 10nA。TPS62A02 還具有非常好的關斷模式功能。
TLV62568 是一款成本超低的 1A 降壓組件，具有良好的功效。關斷電流典型值為 100nA

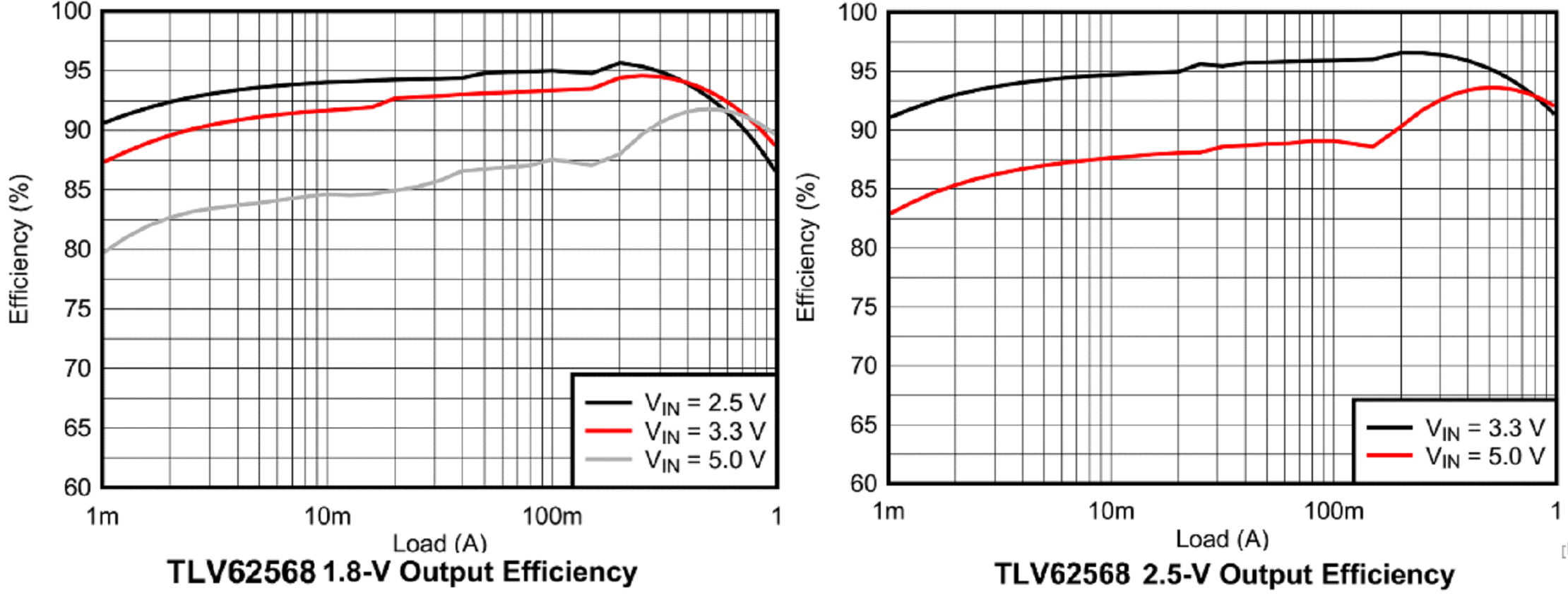

圖 4-6 TLV62568 效率有時，負載開關適合用于在大多數時間關斷某些非工作電路。TPS22919 是一款低成本 1.5A 負載開關。該負載開關的靜態電流為 8uA，關斷電流為 2nA。
