3 基本操作

圖 3-1 中顯示了轉換器的基本操作。在 HS FET 處于開啟狀態的開關周期時間內，電感器電壓等于 V_IN。在該開關周期的剩余時間內，LS FET 會開啟，電感器電壓為 -V_OUT。此時，電感器能量將供應給負載和輸出電容器?？刂破魍ㄟ^(guò)調整 HS 和 LS FET 開關的占空比來調節輸出電壓。對圖 3-1 中的電路執行標準分析后，我們得出了Equation1 中所示的轉換定律。

其中

• η = 效率

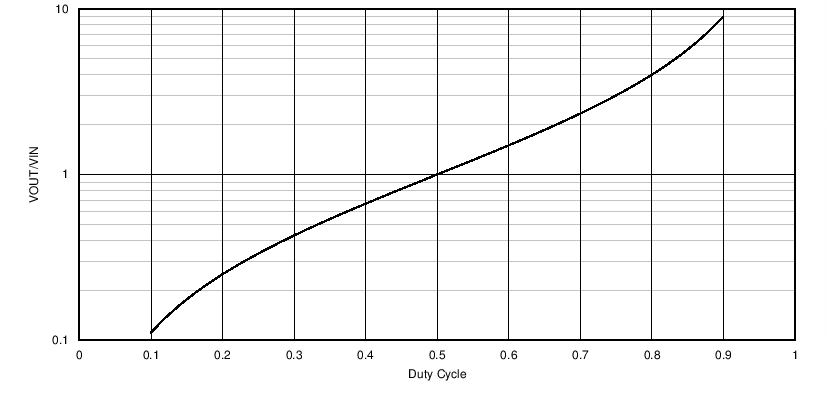

圖 3-2 中顯示了典型占空比范圍為 0.1 至 0.9 時該等式的關系圖。首先要注意的是，轉換比可以小于或大于 1。這意味著 IBB 可以增大或減小輸入電壓，具體取決于占空比 D，因此稱為“降壓/升壓”。例如，您可以將 5V 和 24V 的輸入電壓的輸出電壓調節為 –5V，或者將 12V 至 24V 的輸入范圍轉換為 –15V 的輸出。隨著輸入電壓的變化，控制器會平穩地從“降壓”模式移至“升壓”模式，同時調節輸出電壓。重新排列Equation1 后，我們得到的占空比是輸入和輸出電壓的函數，如Equation2 中所示。

在 IBB 拓?fù)渲校斎腚娏骱洼敵鲭娏鞫家驯粓?zhí)行“斬波”。換言之，這些電流是不連續的，而且轉換時間非常短。這意味著，相比升壓轉換器，IBB 生成的輸出電壓中所含的電壓尖峰可能會更多。對于這些問題，可以通過適當大小的輸出電容器或后置穩壓濾波器來解決。
