4.4.2 測試 IBB 上的負載瞬態
測試任何設計的穩定性和可靠性的最佳方法之一是執行負載瞬態測試。圖 4-3 中所示的電路可與 IBB 搭配使用。PFET 用作源極跟隨器，從而允許由脈沖發生器設置負載脈沖參數。由于這種安排，脈沖發生器接地可以與系統接地相同。采用這種方法時，負載電流幅度和電流脈沖的壓擺率都由脈沖發生器控制。調整脈沖發生器幅度以提供所需負載電流脈沖幅度。測量輸出電容器端子附近的輸出電壓瞬態。根據所需的負載電流確定 PFET 和 R 的大小。R = 0.1Ω 這一值適用于 1A 至 3A 范圍內的負載電流。必須檢查 PFET 中的功率損耗，尤其是在輸出電壓和負載較高時。

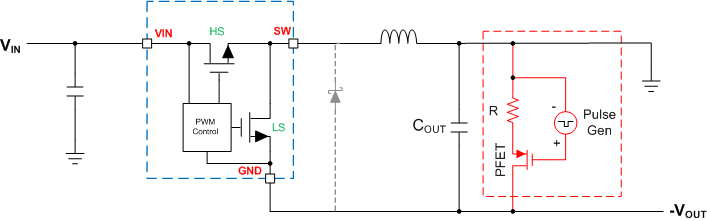

圖 4-3 用于測量 IBB 負載瞬態響應的設置
