4 帶端接電阻器的器件

• 當用于接收器的器件已經包含一個端接電阻器時，將使用以下場景。由于增大了阻力，過程和方程式大致相同，只需進行一些調整。確保正在使用的接收器包含端接電阻，并從數據表中獲取電阻值。

• 如果您的器件包含內部端接，則將使用圖 4-1 中所示的方程式。

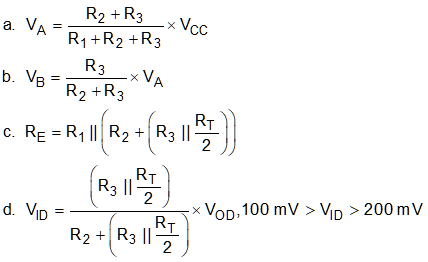

圖 4-1 帶內部端接的接收器的公式.

• 對于仿真，將使用以下值。

  • V_CC = 3.3V

  • V_A = 1.2V，LVDS 驅動器輸出固定共模電壓

  • V_B = 0.9V，Sub-LVDS 驅動器輸出固定共模電壓

  • R_E = 50?

  • R_T = 100?，器件內端接電阻的值

• 使用Topic Link Label2中的公式 a、b 和 c，創建一個方程組，以求解更適合 Sub-LVDS 所需參數的電阻值。從方程組獲得了以下值：

  • R₁ = 222?

  • R₂ = 32?

  • R₃ = 95?

繼續模擬電路，以驗證正確的行為。

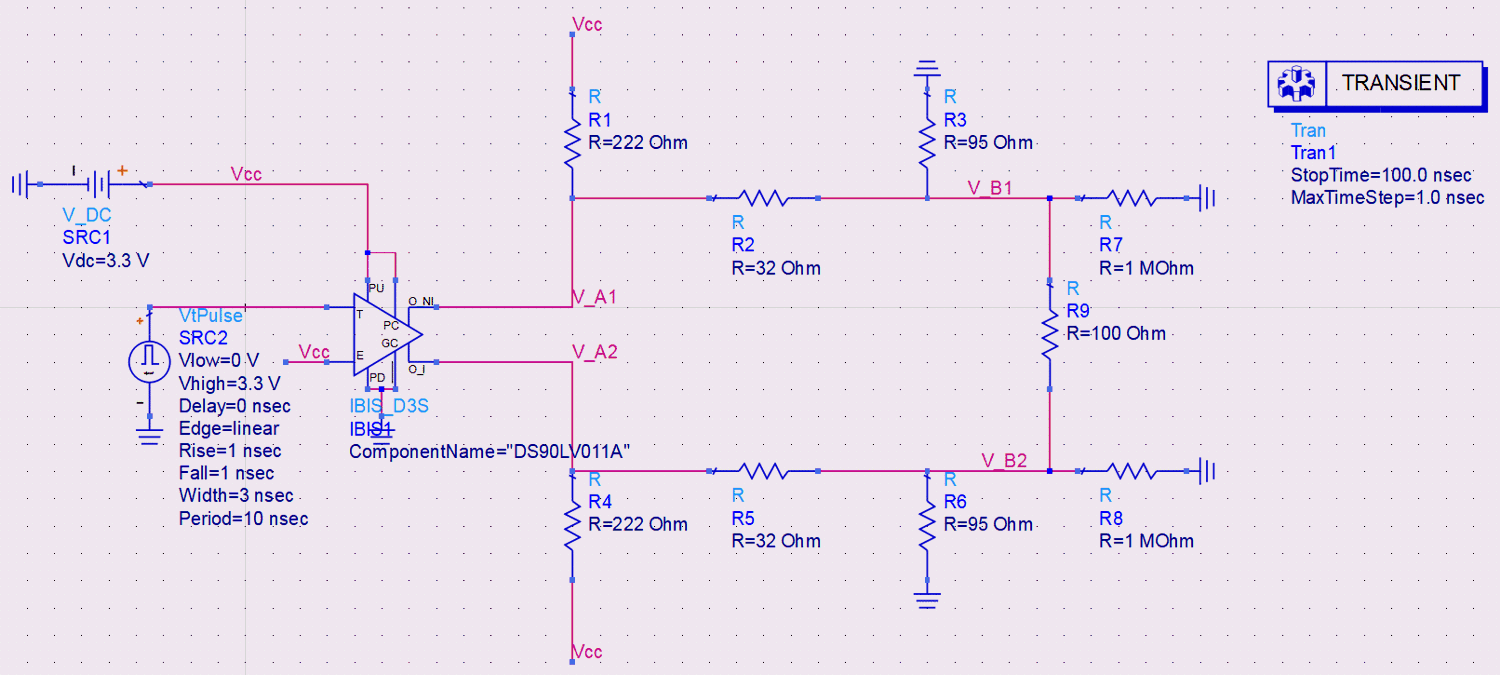

圖 4-2 帶內部端接的接收器的原理圖.

• 圖 4-3 中所示的仿真表明電壓擺幅約為：

  • V_ID ≈ 160mV

  • V_OD ≈ 325mV

• V_ID 位于所需范圍內。如果使用公式來獲得 V_ID、V_CMF 和 R_E 的值以及電阻值和 V_OD 與 V_A 的測量值，那么我們可以獲得以下結果：

  • V_ID = 163mV

  • V_B = 0.9V

  • R_E = 50?

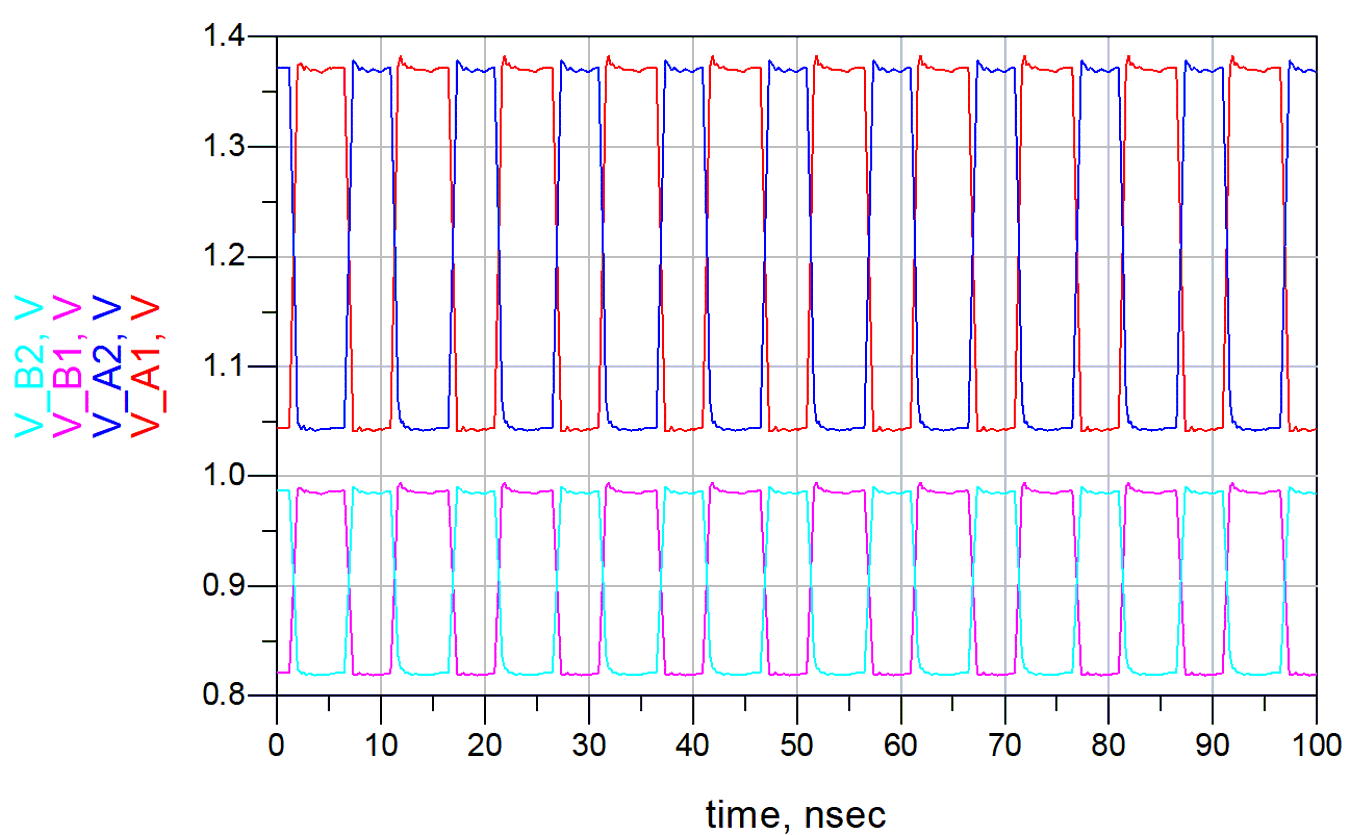

圖 4-3 帶內部端接的器件的仿真結果.
