3 不帶端接電阻器的器件

• 在您的數據表中驗證您用于設計的接收器是否包含內部端接電阻?？紤]到端接電阻，使用了類似的公式來獲得具有微小差異的值。

• 如果您的器件不包含內部端接，則將使用圖 3-1 中所示的公式。

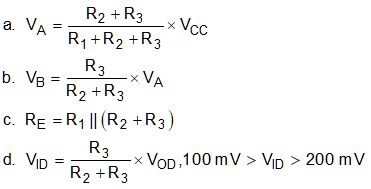

圖 3-1 無內部端接的接收器的公式.

• 對于仿真，將使用以下值。

  • V_CC = 3.3V

  • V_A = 1.2V，LVDS 驅動器輸出固定共模電壓

  • V_B = 0.9V，Sub-LVDS 驅動器輸出固定共模電壓

  • R_E = 50?

• 使用Topic Link Label2中的公式 a、b 和 c，創建一個方程組，以求解更適合 Sub-LVDS 所需參數的電阻值。從方程組獲得了以下值：

  • R₁ = 110?

  • R₂ = 35?

  • R₃ = 50?

下面，繼續模擬電路，以驗證行為。

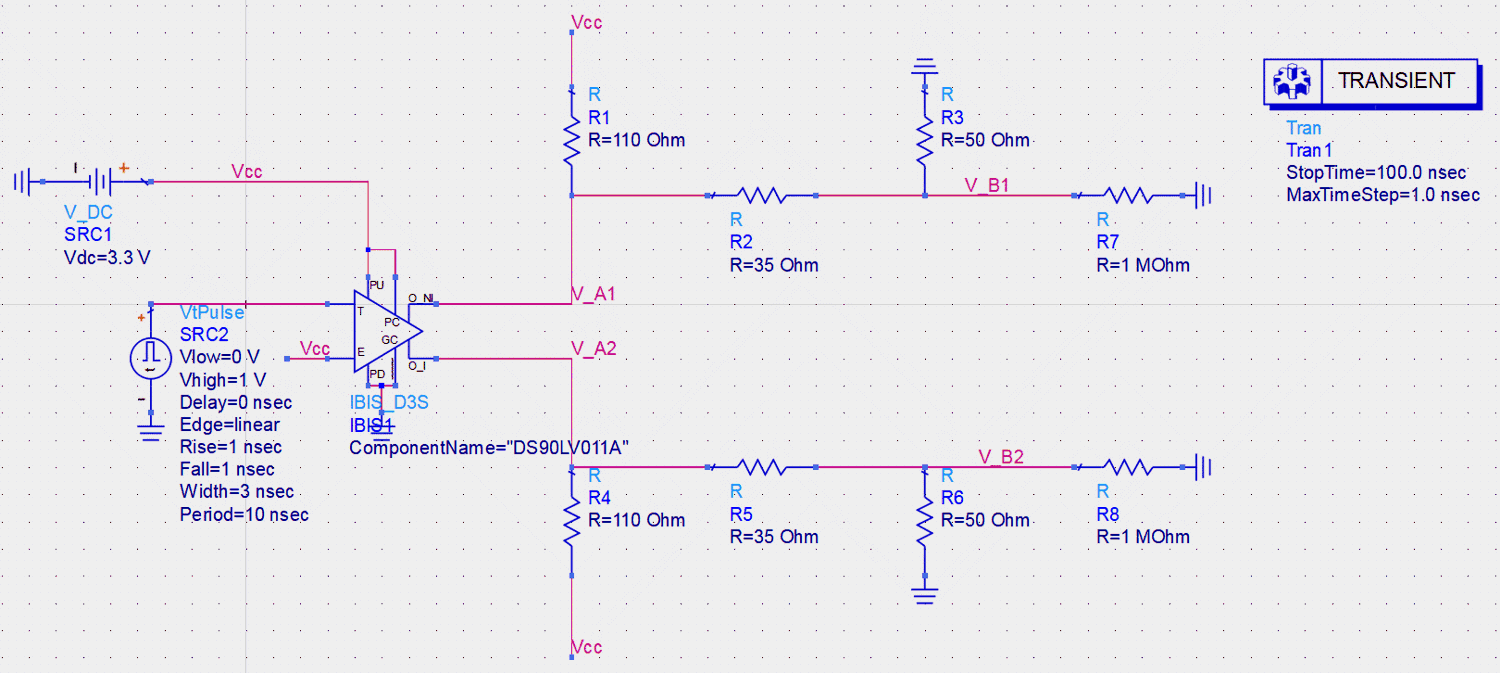

圖 3-2 不帶內部端接的接收器的原理圖.

• 圖 3-3 中所示的仿真表明電壓擺幅約為

  • V_ID ≈ 185mV

  • V_OD ≈ 320mV

• V_ID 位于所需范圍內。如果使用公式來獲得 V_ID、V_CMF 和 R_E 的值以及電阻值和 V_OD 與 V_A 的測量值，那么我們可以獲得以下結果：

  • V_ID = 188mV

  • V_B = 0.85V

  • R_E = 48?

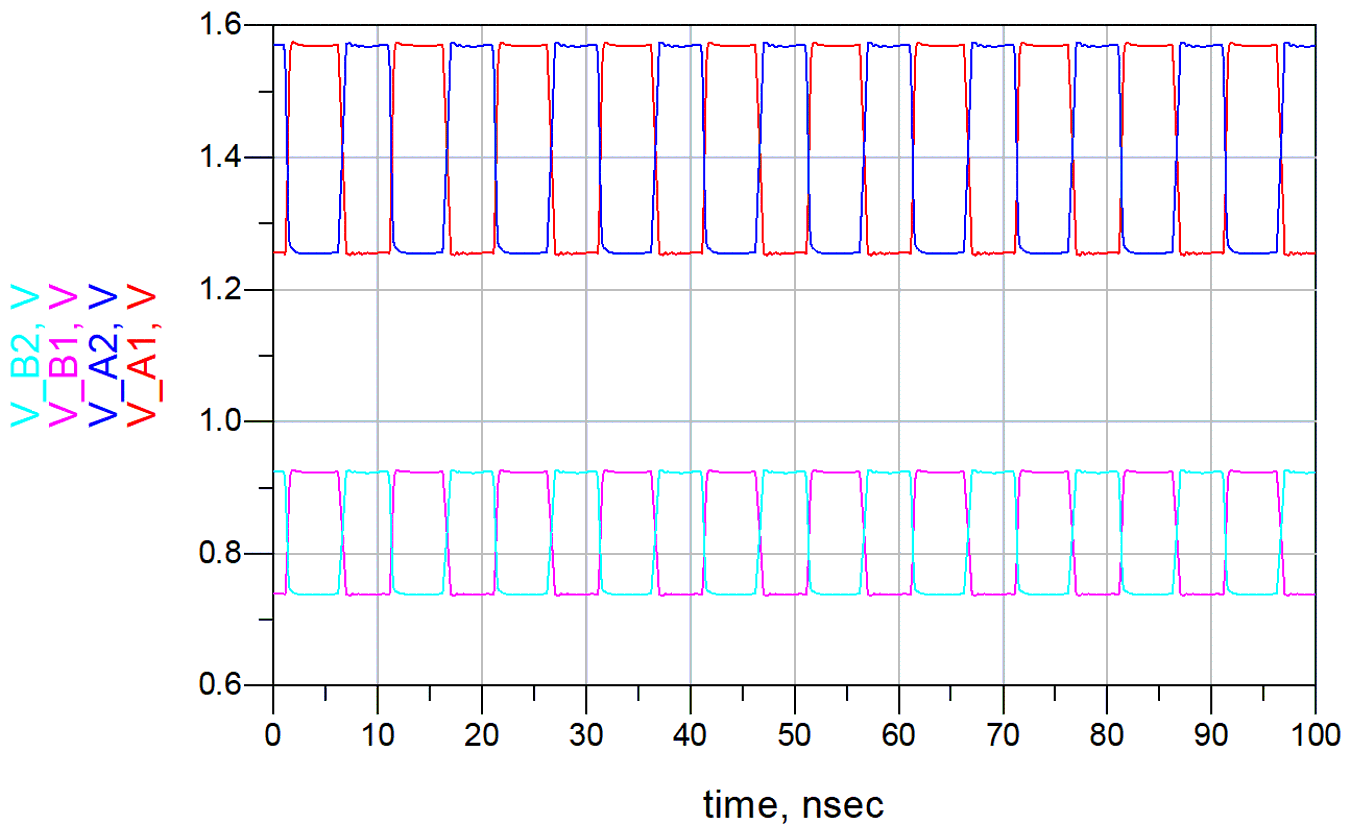

圖 3-3 無內部端接的器件的仿真結果.
