2 仿真設置

仿真將使用 Keysight ADS 和 TI DS90LV011A IBIS 模型 (ds90lv001atmf.ibs) 完成，該模型可從以下 URL 下載：https://www.ti.com/lit/zip/snlm047。

圖 2-1 仿真方框圖.

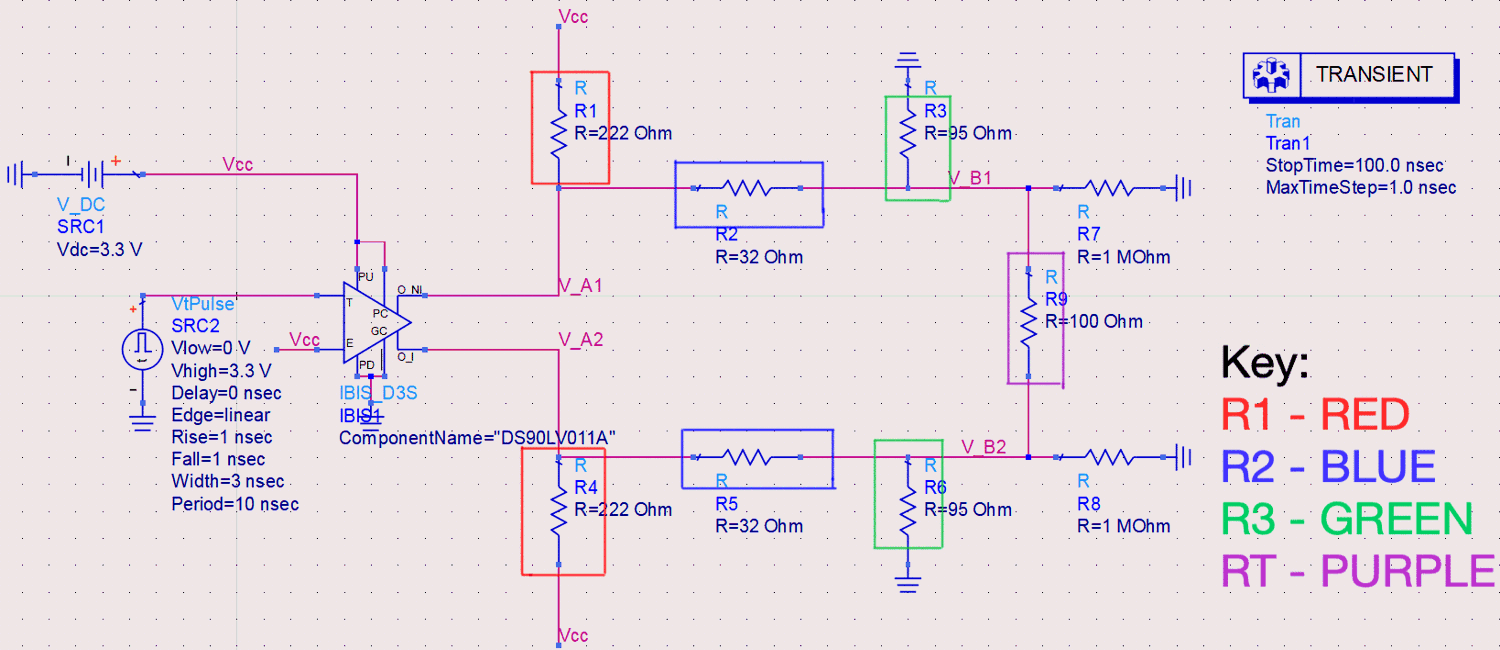

圖 2-2 原理圖細分.

• R₁、R₂ 和 R₃ 構成了需要?jiǎng)?chuàng)建以連接 LVDS 和 Sub-LVDS 的電阻網絡。每個差分對將由這三個電阻組成。

• R_T 是包含內部端接的器件的端接電阻值（本仿真將使用 100Ω）。

• R_E 是電阻網絡中所有電阻的等效電阻

  • 注意：如果設備包含或不含內部端接，這些電阻的戴維南電阻必須約為 50Ω；這可確保電路在兩個差分對的發送器和接收器之間具有 100Ω 的等效端接電阻。每種情況的相應公式可以在以下各部分中看到。

• V_A 等于 LVDS 驅動器輸出的固定共模電壓 (V_CMF)（本仿真將使用 1.2V）。

• V_OD 是 LVDS 驅動器的輸出差分電壓。

  • 使用的值可以從特定器件數據表的“電氣特性”部分獲得。如 中所示，DS90LV011A 將用于此仿真。

  • 有關詳情，請參閱 DS90LV011A 3V LVDS 單路高速差分驅動器數據表。

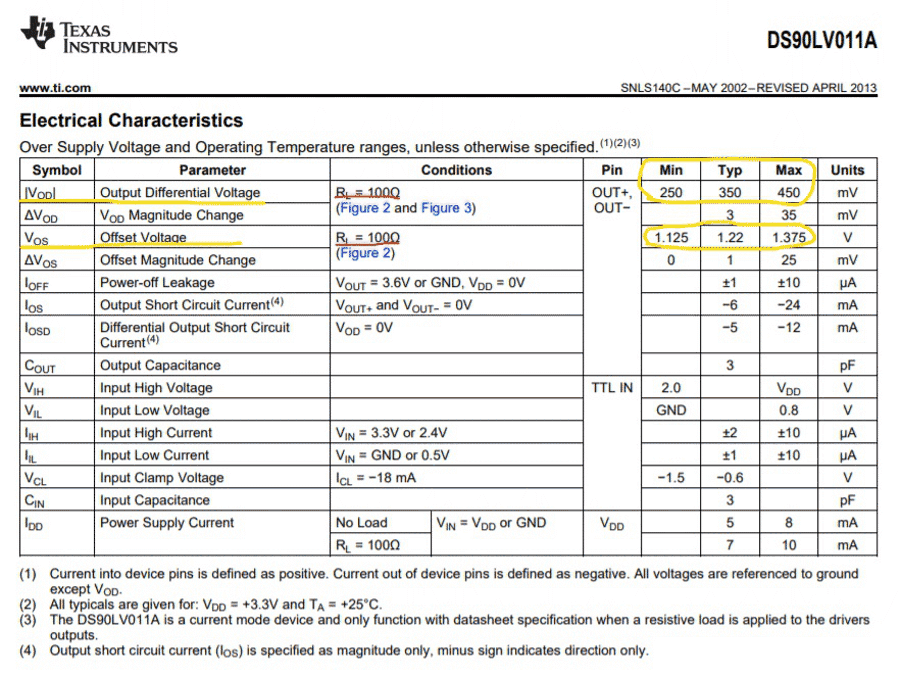

圖 2-3 DS90LV011A 數據表電氣特征.

• V_B 等于典型 Sub-LVDS 驅動器輸出的固定共模電壓 (V_CMF)（本仿真將使用 0.9V）。

• V_ID 是 Sub-LVDS 驅動器的輸出差分電壓。仿真的目標是獲得 Sub-LVDS 發射器工作范圍內的值。

  • Sub-LVDS 驅動器輸出的值如表 2-1 所示。

  • Sub-LVDS 接收器輸入的值如表 2-2 所示。
