如上一節所述，端接與電纜特性阻抗匹配的菊花鏈?zhǔn)莾?yōu)選拓?fù)洹ｋ娎|的特性阻抗是一個復數值，取決于電纜的單位長度電容、電感、串聯電阻和分流電導（圖 7-16）。對于低損耗電纜，特性阻抗通常近似為一個實際值（主要由寄生電容和電感項決定），因此可以與一個簡單的電阻匹配。但請注意，這是一個近似值，可能無法在所有信號頻率和電纜長度下提供精確匹配。

實際上，在許多應用中可能很難測量電纜的特性阻抗。使用矢量網絡分析器 (VNA) 等便利設備，可以檢查復域中電纜對不同頻率的響應，并將結果顯示在史密斯圖上。頻率范圍的復阻抗環繞標稱負載阻抗（僅電阻）。

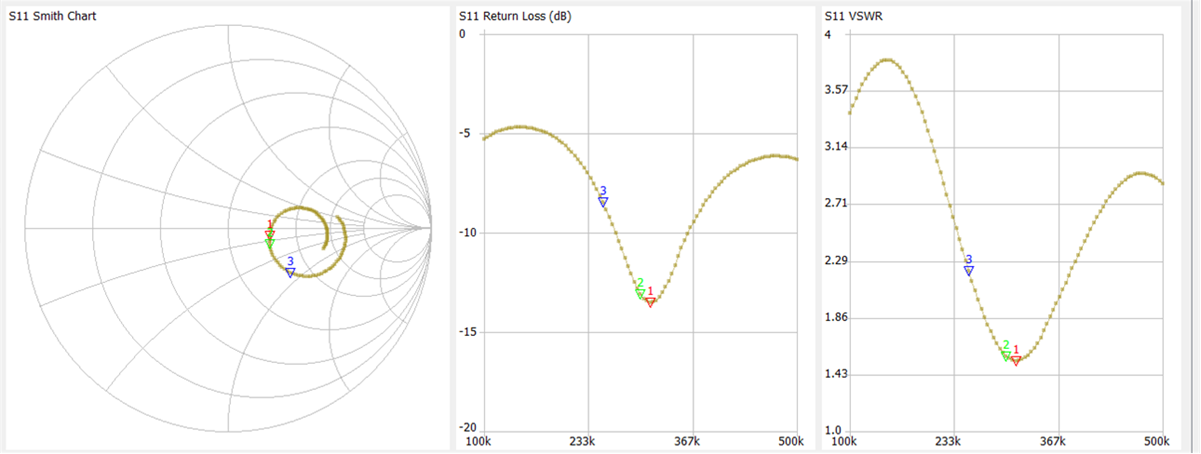

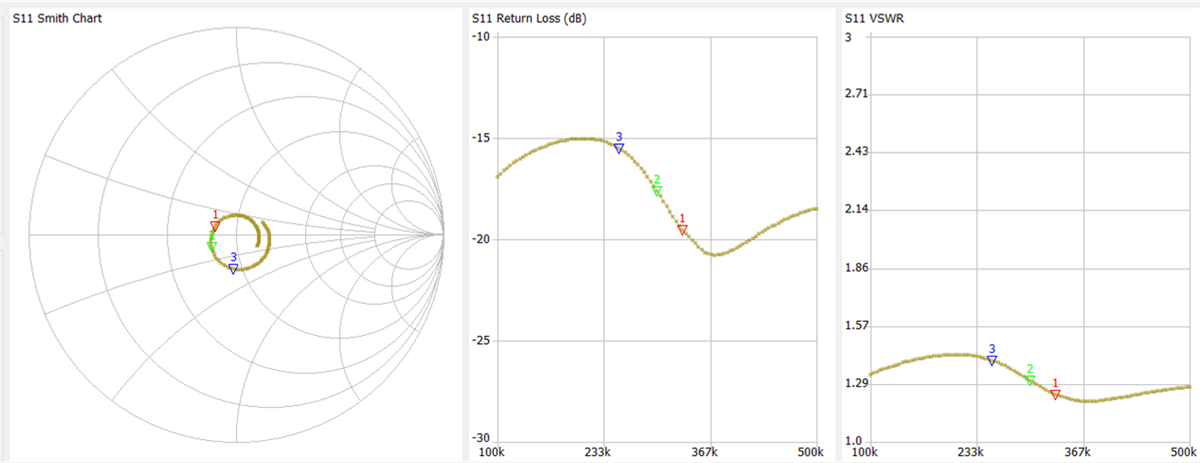

在 S 參數測量中，S11 是顯示反射能量的回波損耗。S11 的電壓駐波比 (VSWR) 在相關頻率范圍內應接近 1。如果 VSWR 在應用頻率范圍內變化最小，則認為電阻與電纜匹配良好。一根 1000 英尺的 CAT5 電纜由 VNA 通過開路端接（圖 7-17）和 100Ω 電阻器端接（圖 7-18）測量。與史密斯圖不同，結果表明 S11 更小，并且在端接正確的情況下變化更小。

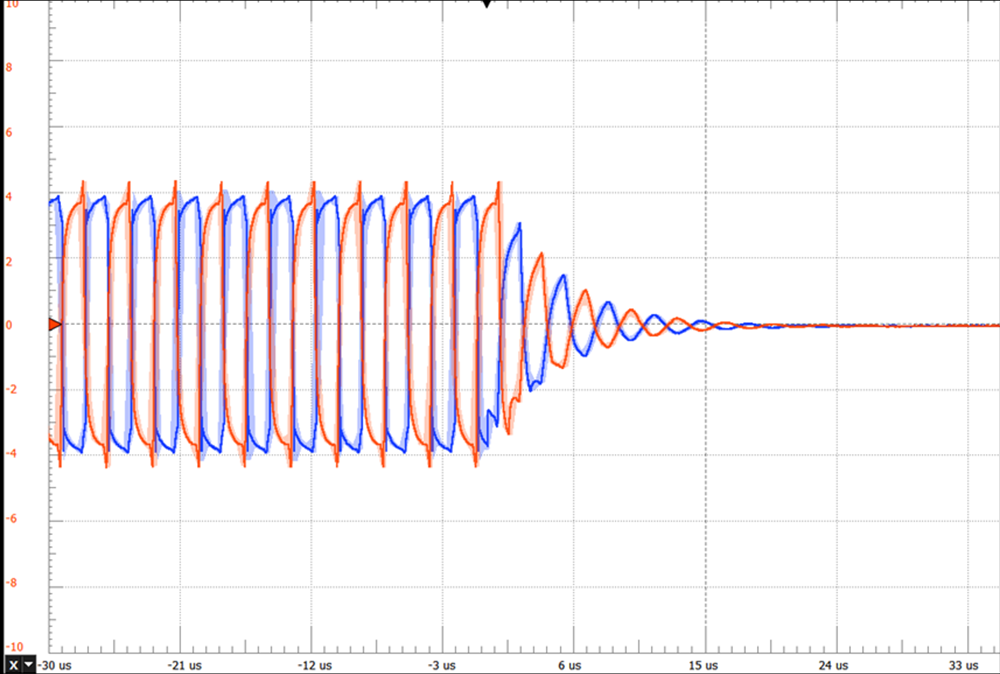

如果不使用 VNA，仍然可以搜索阻抗，但會更困難。例如，可以使用信號發生器驅動電纜?？梢允褂酶鞣N端接電阻器觀察電纜末端的信號反射。在上一段提到的相同測試中，在開端時，信號需要過一段時間才能減弱，并且可以觀察到紋波（圖 7-19）。

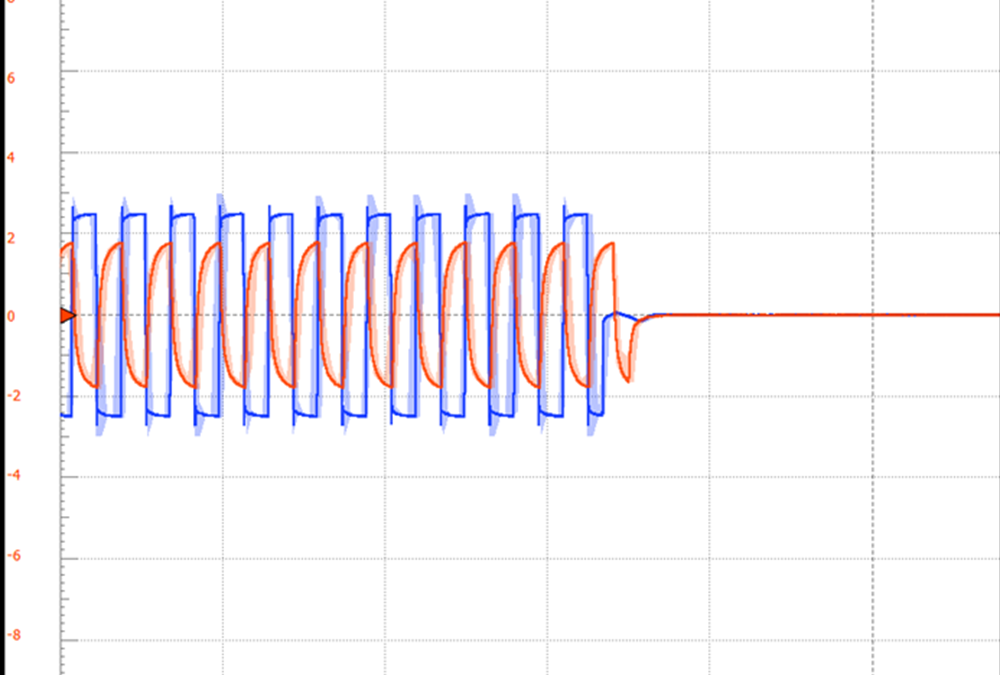

使用 100Ω 端接時，信號會傳輸?shù)诫娎|末端并快速趨穩（圖 7-20）。

由于 OOK 調制，THVD8000 器件具有對稱閾值。在總線上添加上拉或下拉電阻不會像 RS-485 系統那樣產生失效防護功能。但是，THVD8000 與總線上的失效防護網絡一起使用，因?yàn)榻邮掌鳈z索頻率信息并且直流偏置被阻止。同樣，接收器不依賴直流電壓進行決策。如果由于某種原因接收到的信號顯示出一些直流失調電壓，則調制方案仍然有效。

THVD8000 器件具有無極性功能，這意味著無論節點之間的 A 線和 B 線如何連接，都可以進行通信。接線錯誤也會影響電力輸送，并且可以通過使用全橋整流器在系統級實現電力線極性抗擾度。
