設計遠程數據鏈路時，設計人員必須假定可能存在很大的接地電勢差。這些電壓作為共模噪聲顯示在發送器輸出中。即使總疊加信號在接收器的輸入共模范圍內，本地接地也可能不是返回電流的可靠路徑。換句話說，多節點網絡中的節點具有隔離本地接地，這些接地通過一些高阻抗路徑連接（圖 9-16）。為了幫助創建更強的電流返回路徑，一種簡單的方法是通過第三根導線或電纜的屏蔽層將所有收發器接地連接到相同的電位。如果此方法對系統來說不實用，那么可以使用電容器和 10MΩ 等大電阻器將收發器接地端與保護性接地端 (PE) 連接起來。目的是通過 PE 創建高頻電流路徑，而有效性取決于應用環境。

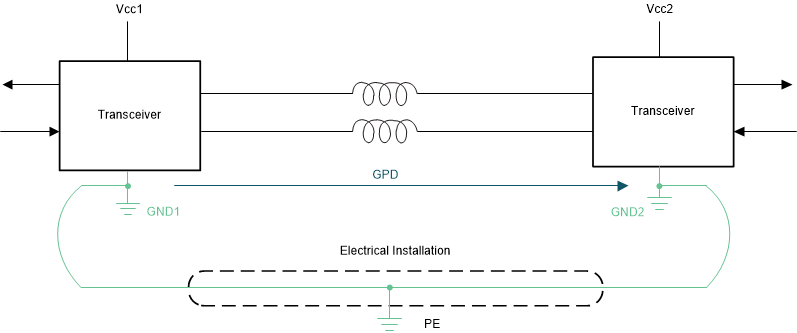

圖 9-16 兩個收發器的接地

盡管 THVD8000 器件與 RS-485 收發器一樣具有良好的共噪抗擾度，但如果耦合共模噪聲幅度較大，則嘈雜的環境可能會出現問題。在這些應用中，可以將 120Ω 電阻替換為兩個 60Ω 的低通濾波器，用于提供附加的共模噪聲濾除（圖 9-17）。

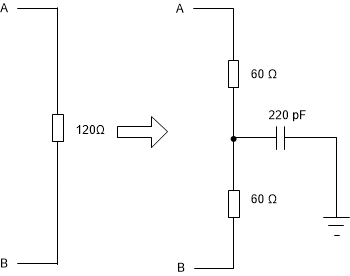

圖 9-17 分裂端接
