1 簡介和器件概述

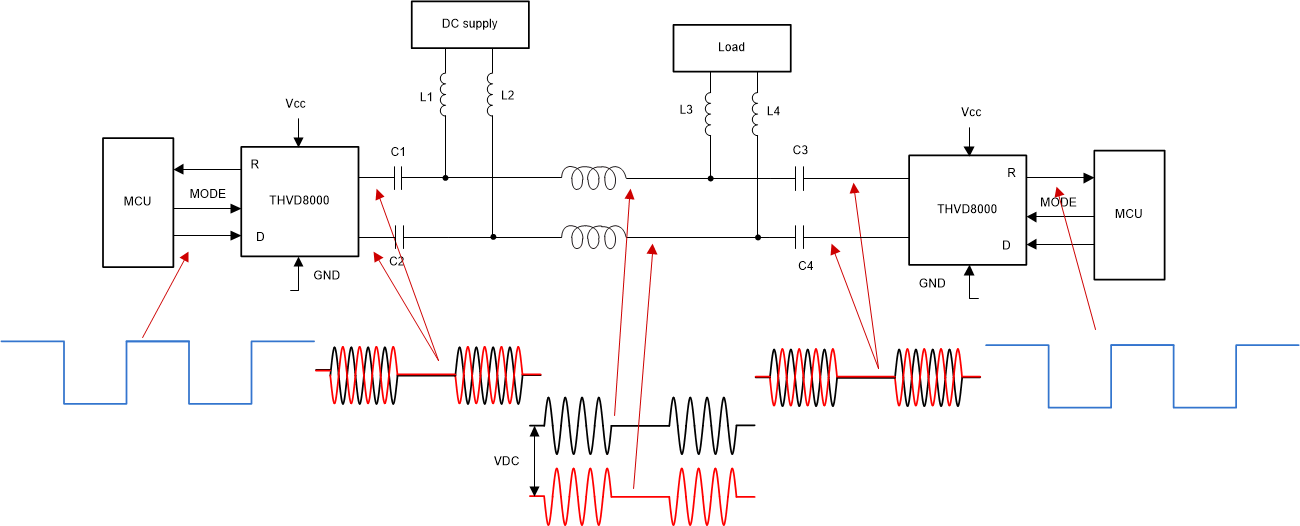

RS-485 標準是一種差分接口，已被廣泛應用于工業、醫療和消費類應用。THVD8000 器件使用 RS-485 物理層信令實現電力線通信。借助內置的開關鍵控 (OOK) 調制功能，輸入晶體管到晶體管邏輯 (TTL) 數據能夠通過串聯電容器直接耦合到共享電源線上，而無需對微控制器 (MCU) 進行任何更新。需要一根兩線電纜來傳輸電源和 RS-485 信號。更具體地說，OOK 調制將邏輯低電平輸入轉換為高頻時鐘信號，而邏輯高電平輸入會產生直流電壓（圖 1-1）。THVD8000 接收器會在交流耦合后，使用精密的帶通濾波器和解調器從電源線提取數據?？偩€上的電源通過在 OOK 數據頻率下顯示高阻抗的串聯電感器去耦。
