6 電壓調節精度

隨著半導體工藝技術的進步，處理器需要更嚴密的電壓精度和更低的工作電壓。處理器數據表中將電壓容差規定為百分比形式或以 mV 為單位的值，涉及整個工作溫度范圍內直流、交流和紋波的變化。設計人員還必須考慮直流/直流轉換器使用的電阻分壓器的容差、電路板的布線損耗以及應用的變化。這些變化包括輸入電壓變化、溫度擺幅和負載的快速變化。

應在數據表而不是首頁中查看直流/直流轉換器的反饋電壓精度，這一點很重要。表 6-1 展示了 TPS543820（這是一款 4V 至 18V、8A 轉換器）的穩壓反饋電壓規格，并展示了在輸入電壓和溫度變化區間的基準精度為 ±2.5mV 或 ±0.5%。通過選擇容差更嚴密的電阻器，可提高總輸出電壓精度。如果需要更多的余量，設計人員可選擇 0.1% 或 0.5% 的電阻器⁽²⁾，但它們的成本可能更高一點。額外的余量將確保以較小的大容量電容和旁路電容滿足負載瞬變期間總計 ±3% 或 ±5% 的輸出電壓變化。

通常，布局限制、連接器和電路板密度要求會影響總輸出電壓精度。直流/直流轉換器的遙感功能能夠補償較長布線引起的電壓降，以便適應需要高精度輸出電壓的處理器。當輸送較大的電流時，此功能尤其有用，因為電壓降在整個直流誤差中的占比很大。圖 6-1 所示為采用遙感功能并使用電壓反饋電阻器對輸出電壓進行編程的 TPS543B20。圖 6-2 所示為采用遙感功能但沒有電壓反饋電阻器的 TPS543B20，在這種情況下由 VSEL 引腳選擇基準電壓。RSP 和 RSN 引腳是真差分遙感放大器的極高阻抗輸入端子。

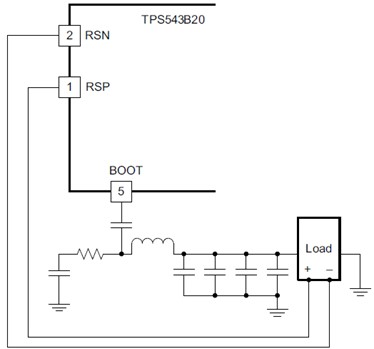

圖 6-1 無反饋電阻器的遙感

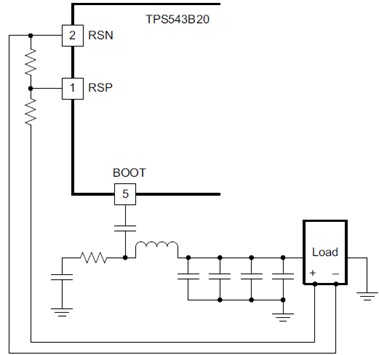

圖 6-2 有反饋電阻器的遙感
