5 均流

當兩個器件在雙相的可堆疊應用中運行時，均流環路會保持器件之間的電流平衡。兩個器件通過 VSHARE 引腳共享相同的內部控制電壓。首先通過連接每個器件的 ISHARE 引腳在均流模塊中比較每個相位中的檢測電流，然后將誤差電流添加到內部環路中。通過連接主從轉換器的 SYNC 引腳能夠共享開關頻率信息。生成的電壓與 PWM 斜坡進行比較，從而產生直流/直流轉換所需的 PWM 脈沖。圖 5-1 所示為采用可堆疊配置的 TPS543C20A，它能夠在 180 度異相運行條件下進行高達 80A 的均流。可堆疊配置不僅支持更大的電流，而且還能夠降低異相運行時的輸入紋波，并提高整體系統的熱性能，因?yàn)楫a(chǎn)生的熱量會散布在更大的電路板面積上。如果需要集成式 MOSFET 直流/直流轉換器提供更大的電流，最多可將四個 TPS546D24A 器件堆疊起來支持高達 160A 的電流。更多相關信息，請參閱參考設計 PMP21814。

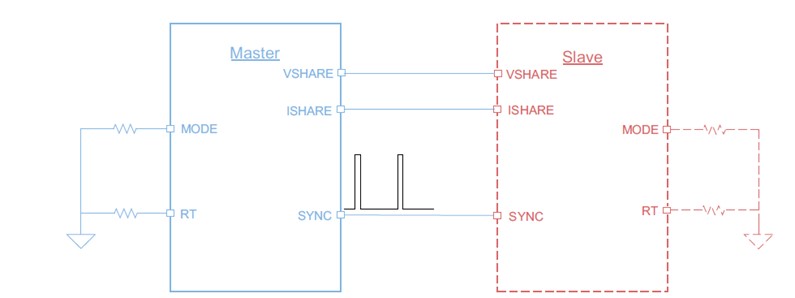

圖 5-1 采用可堆疊配置的 TPS543C20A 支持高達 80A 的電流
