4 高效率和熱性能

根據外形尺寸的限制，硬件加速器構建于具有許多 PCB 層的電路板上。硬件加速器通常設計用于狹小空間，因此在選擇直流/直流轉換器時必須特別注意，確保在面臨熱挑戰的環境中運行應用時提供了充分的氣流。在圖 4-1 的 SOA 曲線和圖 4-2 中的功率損耗圖中顯示了這一點，其中的 TPS543C20A 直流/直流轉換器可在環境溫度為 75°C 且無氣流的情況下提供 40A 和 1V 輸出。在 25A、12V 輸入和 1V 輸出下，整個解決方案的功率耗散小于 3W，相當于在以 500kHz 頻率進行開關時的效率約為 90%。根據六層、每層 2 盎司覆銅和 2.75 英寸 x 3 英寸電路板尺寸的條件，TPS543C20A 測得的結至環境熱阻為 12°C/W，這證明了其低熱阻特性。但是，半導體和集成電路封裝存在著許多熱指標，其中包括從 R_θJA 到 ψ_JT 的各類指標。通常，設計人員會誤用這些熱指標來估算系統內的結溫。最終，熱性能取決于電路板布局布線以及對以 JEDEC 為參照的標準熱數字的使用⁽¹⁾。

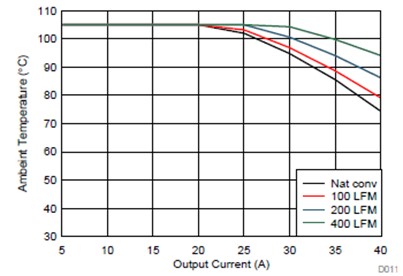

圖 4-1 TPS543C20A SOA 曲線

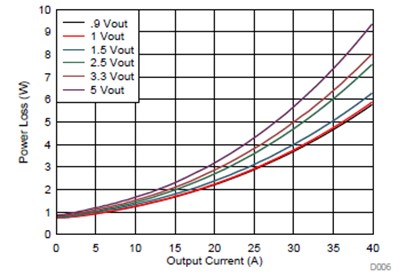

圖 4-2 TPS543C20A 功率損耗曲線
