3.1 輸入電容減小
在設計中添加額外的相位會降低流經去耦電容器的 RMS 輸入電流，從而降低輸入電壓 VIN 上的紋波。這樣一來，只需較少的電容器即可將 VIN 紋波保持在規格要求內。由于存在等效串聯電阻 (ESR)，電容器內部的自熱效應也減小了。
圖 3-1 輸入電流波形圖 3-1 顯示了與單相設計（虛線）相比，兩相降壓的輸入電流波形。由于添加了第二相，較低的 RMS 和峰值電流不僅降低了輸入電容 CIN，而且對每相的上部 MOSFET 提供了較小的應力。
其中
- D = VOUT / VIN
- n = 相數
- m = floor (n × D)
Equation1可使用 中的公式計算調節器的標準化 RMS 輸入電流。圖 3-2將此公式繪制為占空比和相位數的函數，可得出 中的曲線。這些圖表顯示，較高的相位計數可以將輸入電容器必須處理的電流量減少 50% 或更多，具體取決于占空比。

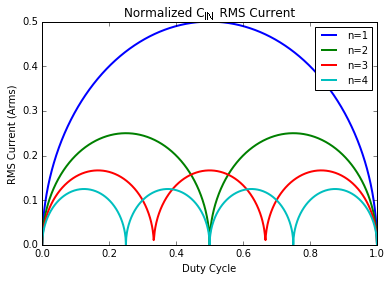

圖 3-2 標準化輸入電容 RMS 電流圖 3-2在 中圖形上的幾個點處，輸入 RMS 電流降至零，因?yàn)槊總€(gè)相位的單個紋波電流彼此抵消。雖然在數學上可以將設計的相數和占空比設置為在零電流點運行，并完全避開輸入電容器，但實際上這是無法實現的。噪聲、線路瞬變、負載瞬變和占空比的自然變化使得現實條件下不存在無法實現的輸入電流紋波。對于 4+ 相位設計，相位之間的間隔可以達到幾英寸，從而使 PCB 電感減少紋波消除的影響，因此必須始終使用電容器。
