2 多相降壓穩壓器概述

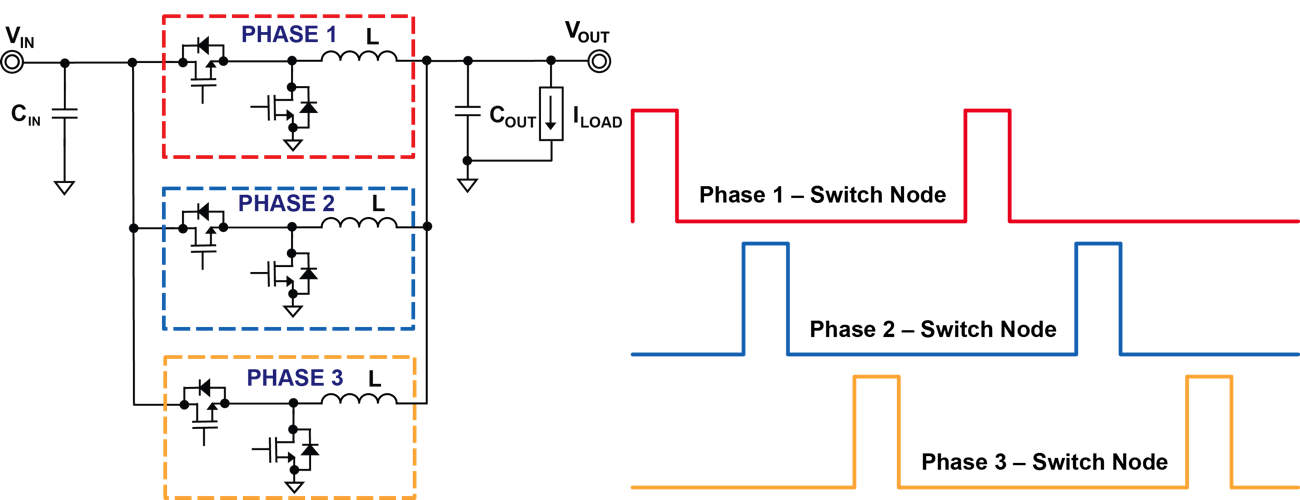

圖 2-1圖 2-2多相降壓穩壓器是一組并聯的降壓功率級器件，如 和 中所示，每一個都有自己的電感器和功率 MOSFET 組。這些元件合稱為相位。這些相位并聯在一起，共用輸入和輸出電容器。在穩定狀態運行期間，各個相位在整個切換期間以等于 360°/n 的間隔激活，其中 n 是相位總數。圖 2-2 顯示了 TPS53679 多相控制器演示板和用于六相設計的 TI 功率級。
圖 2-1 多相穩壓器示例
圖 2-2 突出顯示了控制器和功率級 IC 的 TPS53679 演示板現如今的控制器通常支持需要二到八個相位的應用。存在將相位計數擴展到 12 或更多的技術，但這些技術超出了本文的范圍。通用準則是，最大相電流應保持在 30A 至 40A 之間。根據預算、效率目標和可用的冷卻方法，可以增加最大相電流，但強烈建議在進行設計之前充分研究其影響。
