ZHCSCX3C April 2014 – November 2014 CSD95379Q3M
PRODUCTION DATA.
1 特性
- 12A 電流下的系統效率達 92.5%
- 12A 電流時 1.8W 的超低功率損耗
- 最大額定持續電流為 20A，峰值電流為 45A
- 高頻運行（高達 2MHz）
- 高密度 – 3.3mm × 3.3mm 小外形尺寸無引線封裝 (SON) 尺寸
- 超低電感封裝
- 系統已優化的印刷電路板 (PCB) 封裝
- 低靜態 (LQ) 和超低靜態 (ULQ) 電流模式
- 與 3.3V 和 5V 脈寬調制 (PWM) 信號兼容
- 支持強制連續傳導模式 (FCCM) 的二極管仿真模式
- 三態 PWM 輸入
- 集成型自舉二極管
- 擊穿保護
- 符合 RoHS 標準 - 無鉛引腳鍍層
- 無鹵素
2 應用范圍
- NVDC 筆記本電腦/超極本 PC
- 平板電腦
- 網絡互聯、電信和計算系統中的負載點同步降壓
3 說明
CSD95379Q3M NexFET™ 功率級的設計經過高度優化，適用于高功率、高密度同步降壓轉換器。 這個產品集成了驅動器集成電路 (IC) 和 NexFET 技術來完善功率級開關功能。 此驅動器 IC 具有一個內置可選二極管仿真功能，此功能可啟用斷續傳導模式 (DCM) 運行來提升輕負載效率。 此外，驅動器 IC 支持 ULQ 模式，此模式支持針對 Windows® 8 的聯網待機功能。借助于三態 PWM 輸入，靜態電流可減少至 130μA，并支持立即響應。 當 SKIP# 保持在三態時，電流可減少至 8µA（恢復切換通常需要 20µs）。 這個組合在小型 3.3mm x 3.3mm 外形尺寸封裝中提供高電流、高效和高速開關功能。 此外，PCB 封裝已經過優化，可幫助減少設計時間并簡化總體系統設計的完成。
器件信息(1)
| 器件 | 介質 | 數量 | 封裝 | 出貨 | |
|---|---|---|---|---|---|
| CSD95379Q3M | 13 英寸卷帶 | 2500 | SON 3.3mm x 3.3mm 塑料封裝 | 卷帶封裝 | |
| CSD95379Q3MT | 7 英寸卷帶 | 250 | |||
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
間隔
應用圖表

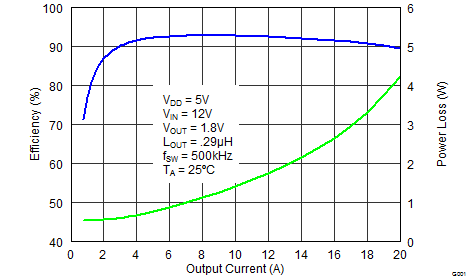

典型功率級效率與功率損耗
