9.2 典型應用
UCC28C42 控制器在離線反激式轉換器中的典型應用如圖 9-3 所示。UCC28C52 控制器可用作 UCC28C42 的直接替代產品。該控制器使用一個內部電流控制環路，該環路包含一個小電流檢測電阻器，用于檢測初級電感電流斜坡。該電流檢測電阻器將電感器電流波形轉換為電壓信號，然后該信號直接輸入到初級側 PWM 比較器中。該內部環路決定了對輸入電壓變化的響應。外部電壓控制環路涉及將一部分輸出電壓與誤差放大器輸入端的基準電壓進行比較。在離線隔離式應用中使用時，隔離式輸出的電壓反饋是使用次級側誤差放大器和可調電壓基準（如 TL431）來完成的。誤差信號使用光隔離器穿過初級到次級隔離邊界，該光隔離器的集電極連接到 VREF 引腳，發射極連接到 FB。外部電壓控制環路決定了對負載變化的響應。

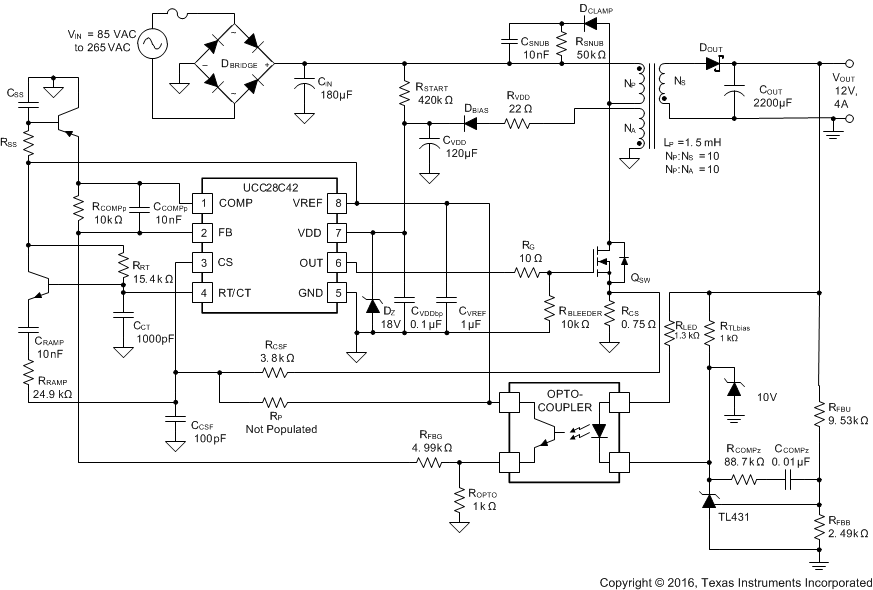

圖 9-3 典型應用設計原理圖
