8.3.8 啟用和禁用
根據所需的重啟類型，可以通過幾種方法來啟用或禁用 UCC28C5x 器件。這兩項基本技術使用外部晶體管將誤差放大器輸出拉至低電平 (<?2VBE) 或?qū)㈦娏鳈z測輸入拉至高電平 (>1.1V)。施加禁用信號會導致 PWM 比較器的輸出為高電平。PWM 鎖存器采用復位優先原則，因此在 COMP 或 CS 引腳上的關斷條件解除后，輸出會一直保持低電平，直到下一個時鐘周期。無軟啟動周期的另一種重啟選擇是將電流檢測輸入拉至高于逐周期電流限制閾值?？梢允褂脧幕鶞?zhǔn)電壓到電流檢測輸入的邏輯電平 P 溝道 FET。

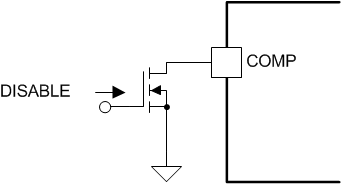

圖 8-7 禁用電路
