計算出功率級極點和零點并確定斜率補償后,CCM 反激式轉換器的功率級開環增益和相位就可以作為頻率的函數來繪制。功率級傳遞函數可以用方程式 39 表示。
可以使用方程式 40 繪制開環增益和相位的波特圖。

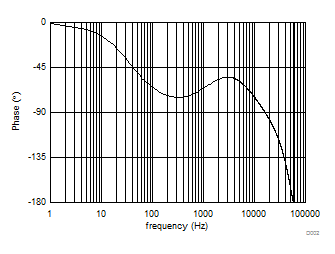

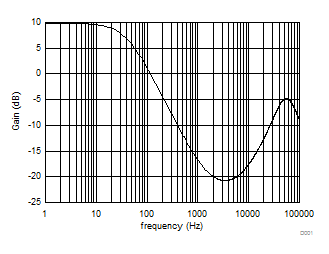

請參閱圖 9-4 和圖 9-5。
