6.3.4 初級側恒流調節

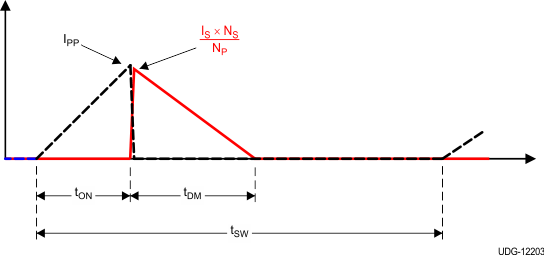

利用 VS 引腳上的時序信息和 CS 引腳上的電流信息，可以精確調節次級平均電流?？刂坡蓻Q定了隨著 CV 調節中功率的增加并接近 CC 調節，初級峰值電流將達到 IPP(max)。參考下面的圖 6-5 可知，初級峰值電流、匝數比、次級退磁時間 (tDM) 和開關周期 (tSW) 決定了次級平均輸出電流。忽略泄漏電感的影響，平均輸出電流由方程式 6 給出。
圖 6-5 變壓器電流關系方程式 6.
當平均輸出電流達到電流控制塊中的 CC 調節基準時，在任何下降至或低于最低工作電壓目標 VOCC 的輸出電壓下，控制器以調頻模式工作以控制輸出電流 IOCC（請參閱圖 6-6），只要輔助繞組能夠保持 VDD 電壓高于 UVLO 關斷閾值即可。當 VO 非常低，以至于無法維持 VDD 高于 UVLO 時，器件會關斷。
圖 6-6 典型輸出 V-I 目標特性
