6.3.3 初級側恒壓調節
在電壓調節過程中，控制器按照下面的圖 6-4 說明的控制規律以調頻和調幅模式工作?？刂坡呻妷?VCL 根據電壓誤差放大器輸出信號反映內部工作電平。用戶無法訪問這些信號中的任何一個，但可以根據 CS 輸入端電流檢測信號的頻率和振幅推斷出近似的 VCL。隨著線路和負載條件的變化，VCL 會根據需要調整工作頻率和振幅，以保持輸出電壓的調節。由于 UCC28731-Q1 包含內部環路補償，因此無需外部穩定性補償。
該器件的內部工作頻率限值為 fSW(max) 和 fSW(min)，通常分別為 83.3kHz 和 32Hz。變壓器初級電感和初級峰值電流的選擇決定了轉換器的最大工作頻率，該頻率必須等于或低于 fSW(max)。相反，最大目標工作頻率和初級峰值電流的選擇決定了變壓器初級電感值。任何特定轉換器的實際最小開關頻率取決于多種因素，包括最小負載電平、漏電感損耗、開關節點電容損耗、其他開關和導通損耗以及輔助電源要求。在任何情況下，轉換器的最小穩定狀態頻率必須始終超過 fSW(min)，否則輸出電壓可能會上升到過壓保護電平 (OVP)，控制器將按照節 6.3.7中所述進行響應。
穩定狀態控制律電壓 VCL 介于 1.3 和 4.85V 之間（具體取決于負載），但在負載瞬態時可能偶爾低于 0.75V 或高于 4.85V。輕負載時低于 0.75V 會將開關頻率移至較低范圍，超過 4.85V 則進入恒流運行模式。負載逐漸減輕時有 3 個較低的工作頻率范圍，每個范圍在一定程度上重疊之前的范圍，以便在非常低的頻率下提供穩定的調節。在這些較低頻率水平下，峰值初級電流始終保持在 IPP(max)/3?？刂破鞲鶕?jù)內部控制律電壓 VCL 自動完成水平之間的轉換。

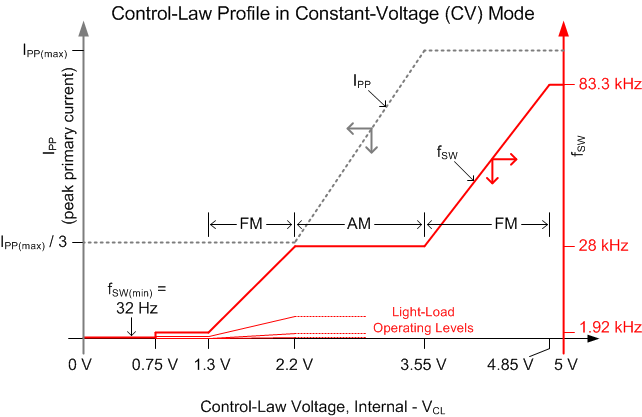

圖 6-4 調頻和條幅模式（在電壓調節期間）
