7.3.8 改進的誤差放大器
電壓誤差放大器是一個跨導放大器。電壓環路補償從誤差放大器輸出端 COMP 連接到模擬地 AGND。圖 7-3 展示了推薦使用的 II 型補償網絡。為了保持環路穩定性，補償網絡值基于小信號輸出電壓擾動并使用 55μS 的標稱跨導增益來計算。

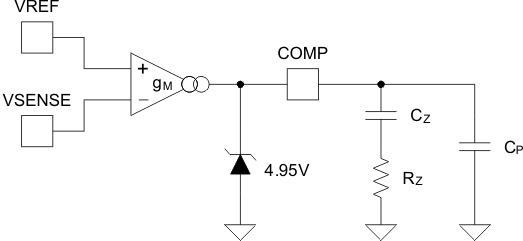

圖 7-3 具有典型補償網絡的跨導誤差放大器為了增強對大型擾動的瞬態響應，當誤差放大器輸入與標稱穩壓電壓 VSENSEreg 之間的偏移量超過 ±5% 時，誤差放大器增益將以約 5X 系數增加。這樣的增加使得補償元件能夠在負載電流突然增加或減少時更快地充電和放電（也請參考典型特性 部分中的圖 6-5）。
基本電壓誤差放大器跨導曲線，其中顯示了具有最大電流限制情況下的小信號和大信號增益部分。
圖 7-4 基本電壓誤差放大器跨導曲線
