7.3.9 軟啟動
軟啟動是在受控條件下將 PFC 轉換器的輸出電壓從交流線路輸入電壓的峰值升壓到所需穩壓電壓的過程。UCC28063 不使用專用的軟啟動引腳，而是使用電壓誤差放大器作為受控電流源，以通過增大 COMP 電壓來增加 PWM 占空比。為了避免在交流線路電壓較低時啟動時間延遲過長，會先施加較高的電流，直到 VSENSE 超過 3V，然后會減少電流，以盡可能地避免空載啟動時 COMP 電壓過大的情況。
隨著從 COMP 到 AGND 的補償電容器從零充電到接近其最終值，PWM 會從零導通時間逐漸增加到正常導通時間。這個過程實現了軟啟動，其時間由誤差放大器的輸出電流和補償電容器的值來確定。如果發生 HVSEN 失效防護 OVP、欠壓、外部禁用、UVLO 故障或其他保護故障，COMP 會主動放電，并且 UCC28063 將在觸發事件清除后軟啟動。即使故障事件很短暫，故障也會鎖存到軟啟動狀態，并且軟啟動將延遲，直到 COMP 完全放電至 20mV 并清除故障。有關 COMP 電流的詳細信息，請參閱圖 7-5。請參閱圖 7-6，其中顯示了軟啟動期間典型系統行為的示例。

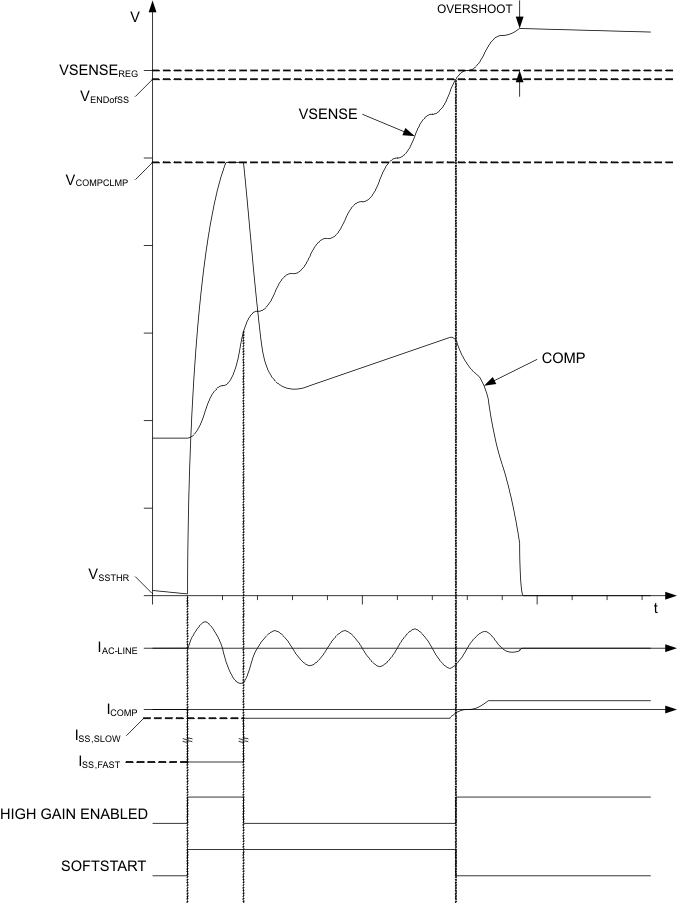

圖 7-6 軟啟動時序以及系統行為示意圖
