3 說明
UCC2732x 和 UCC3732x 系列高速雙路 MOSFET 驅動器提供 4A 峰值拉電流和 4A 峰值灌電流，以在米勒平坦區域提供最需要的高效 MOSFET 驅動。獨特的雙極和 MOSFET 混合輸出級并聯，可在低電源電壓下實現高效的拉電流和灌電流。提供了 3 個標準邏輯選項的組合 - 雙路反相、雙路同相、一路反相和一路同相。輸入閾值基于 TTL 和 CMOS，和電源電壓無關，并具有能提供極佳防噪性能的寬輸入遲滯。UCC2732x 和 UCC3732x 系列提供標準 SOIC-8 (D) 以及熱增強型 8 引腳 PowerPAD MSOP 封裝 (DGN)，大大降低了熱阻以改善長期可靠性。
器件信息
| 器件(1) | 關鍵規格 | 封裝 |
|---|---|---|
| UCCx732x | -40C <= 溫度 <= 125C 4.5V <= VDD<= 15V 20ns/15ns - 1.8nF 負載時的上升/下降時間 35ns/25ns 上升/下降傳播延遲 | SOIC (8)：4.90mm × 3.91mm |
| MSOP-PowerPAD (8)：3.00mm × 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

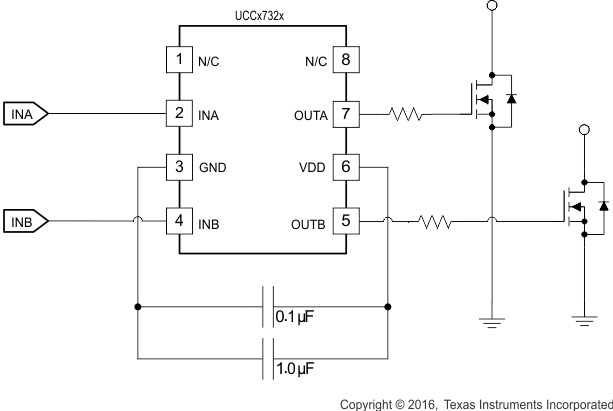

簡化版應用示意圖
