ZHCSWR5D September 2008 – August 2024 UCC25600

PRODUCTION DATA

封裝選項

機械數據 (封裝 | 引腳)

D|8
- MSOI002K

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

8.2.2 詳細設計過程

諧振電感器 (Lr)、諧振電容器 (Cr) 和半橋 LLC 的 Lm
1. 主變壓器的匝數比：
  方程式 23. n = Np/Ns = 16.5
2. 所需的最大諧振增益：
  方程式 24. M_max = 110% × n × (2 × Vout)/(Vin_min) = 110% × 16.5 × (2 × 12 V)/375 V = 1.17
3. 選擇 Ln 和 Q。Ln 范圍通常為 3 到 9。根據下面的曲線選擇 Q，其中峰值增益必須高于或等于所需的最大諧振增益。根據以下曲線，Q 選擇 0.45。
  方程式 25. Ln = Lm/Lr = 5
  方程式 26.

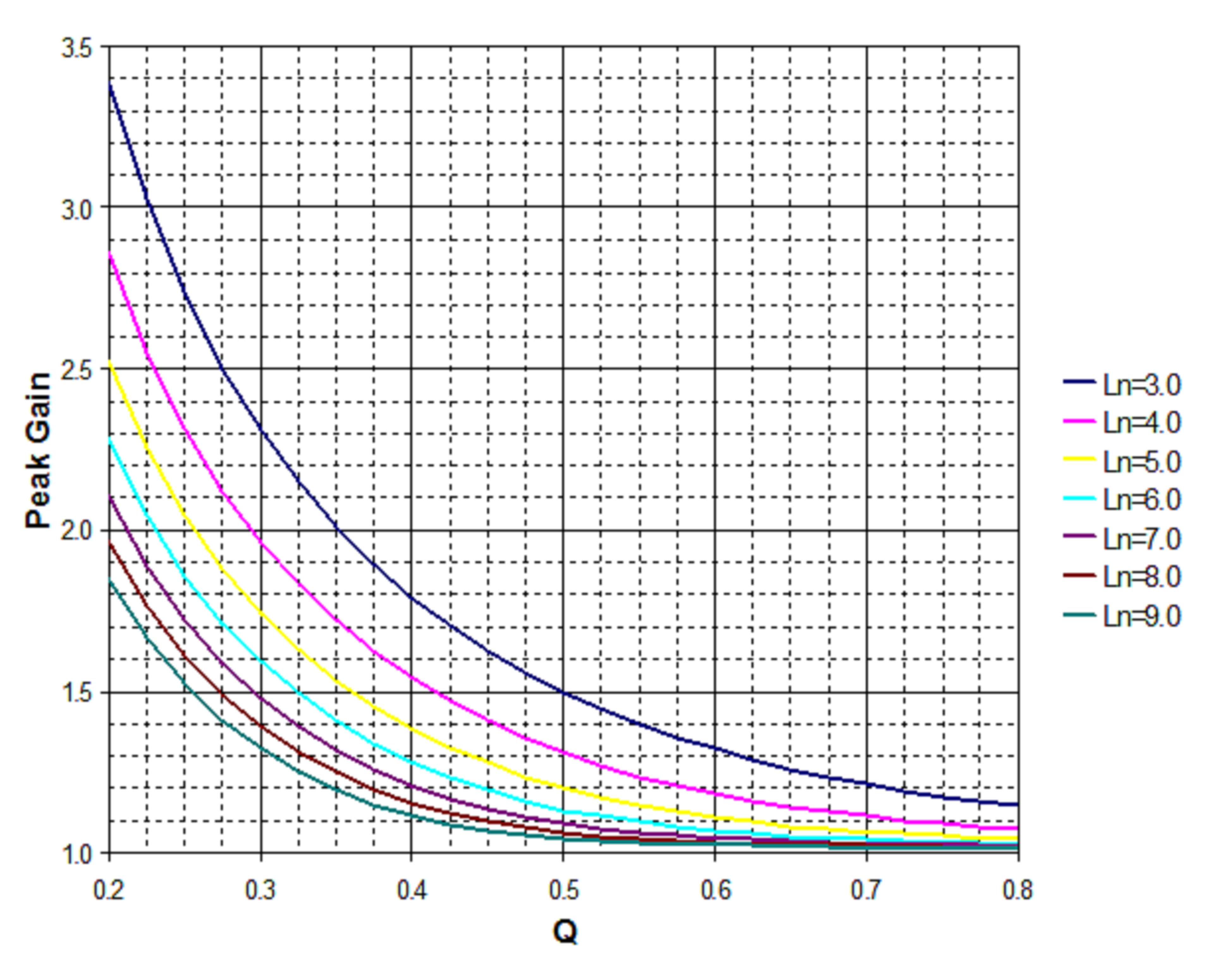

  圖 8-9 峰值增益與 Q 間的關系
4. 計算等效初級電阻：
  方程式 27. Req = (8 × n² × Vout²)/(π² × Pout) = (8 × 4.6² × 12²)/(π² × 300) = 108.6Ω
5. 選擇 Cr：
  方程式 28. Cr = 24nF
6. 計算 Lr：
  方程式 29.
7. 結合上面的兩個公式：
  方程式 30. Lr = 55 μH
8. 計算 Lm：
  方程式 31. Lm = Ln × Lr = 275 μH
計算 Rdt。在 UCC25600 中，死區時間可通過 DT 引腳與地之間的單個電阻器進行調節。利用內部 2.25V 電壓基準，流經電阻器的電流可設置死區時間。
方程式 32. td = 20ns + Rdt × 24ns/kΩ
其中
- td = 300ns
- Rdt = 11.7kΩ
計算 C_SS。更多詳細信息，請參閱軟啟動。
方程式 33. tss = 25 ms
方程式 34. tss = 2.8 V/5 μA × Css
方程式 35. Css = 44.6 nF
此處選擇了 47nF 電容器。計算 RT1 和 RT2。更多詳細信息，請參閱振蕩器。RT1 和 RT2 用于限制最大開關頻率和最小開關頻率。RT1 和 RT2 可以根據下列公式計算：
方程式 36. Ifmax = 6 ns/(1/2fmax - 150 ns)
方程式 37. Ifmin = 6 ns/(1/2fmin - 150 ns)
方程式 38. Ifmax = 2.5 V(1/RT1 + 1/RT2)
方程式 39. Ifmin = 2.5 V/RT2
結合上面的四個公式：
方程式 40. RT1 = 511Ω
方程式 41. RT2 = 2.37 kΩ
計算 Rs、Cs、Rp 和 Cp。更多詳細信息，請參閱過流保護。
方程式 42. Rs = 300 kΩ
方程式 43. Cs = 22 pF
方程式 44. Rp = 4.99 kΩ
方程式 45. Cp = 1 μF
