ZHCSWR5D September 2008 – August 2024 UCC25600
PRODUCTION DATA
8.1.3 振蕩器
在可變開關頻率控制下，UCC25600 依賴內(nèi)部振蕩器來改變開關頻率。振蕩器由流出 RT 引腳的電流控制。除軟啟動期間外，柵極信號頻率與流出 RT 引腳的電流之間的關系可以表示為：
方程式 18.
由于開關頻率與電流成正比，因此通過限制流出 RT 引腳的最大和最小電流，可以輕松限制轉換器的最小和最大開關頻率。如圖 8-7 所示，在 RT 引腳與地之間放置一個電阻器可以限制最小電流，而將一個電阻器與光耦合器串聯(lián)可以限制最大電流。

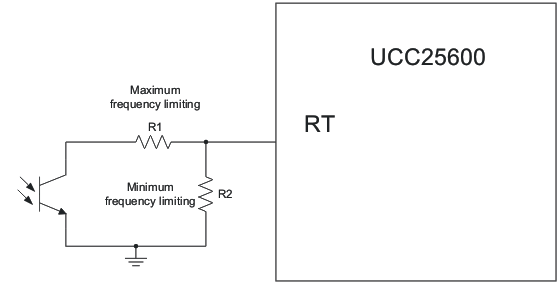

圖 8-7 UCC25600 的最大和最小頻率設置限頻電阻可以根據(jù)下列公式計算。
方程式 19.
方程式 20.
方程式 21.
方程式 22.
